جک پنوماتیک فستو مدل AEN-32- - پارت نامبر (536418)

توضیحات کوتاه: جک پنوماتیک فستو، AEN تک اثره سیلندر پنوماتیک  ISO به ISO 21287 با بالشتک ثابت یا خود تنظیم. ISO 21287 تا 50% فضای نصب کمتر نسبت به سیلندرهای ISO...

دانلود pdf ها:

محصولات مرتبط :
  • جک پنوماتیک فستو مدل DSBG-200-400-PPVA-N3 پارت نامبر (2390149)
  • فیلتر رگولاتور فستو مدل LFR-1.2-D-5M-O-MIDI-T3-EX4 پارت نامبر (5271796)
  • پرشر سوئیچ FESTO PEV-1.4-B-OD (175250)
  • کویل یا اسپول شیر برقی یا پالس ولو
  • تولید سیلندر های پنوماتیک کیسه گیر
metalicanfar_eita metalicanfar_rubika

جک پنوماتیک فستو، AEN تک اثره

سیلندر پنوماتیک  ISO به ISO 21287 با بالشتک ثابت یا خود تنظیم.

ISO 21287

تا 50% فضای نصب کمتر نسبت به سیلندرهای ISO قابل مقایسه با ISO 15552

عملکرد خوب در حال اجرا و عمر طولانی

سیلندر پنوماتیک فستو طیف گسترده ای از انواع برای برنامه های کاربردی سفارشی

پیستون مغناطیسی جک پنوماتیک برای سنجش موقعیت

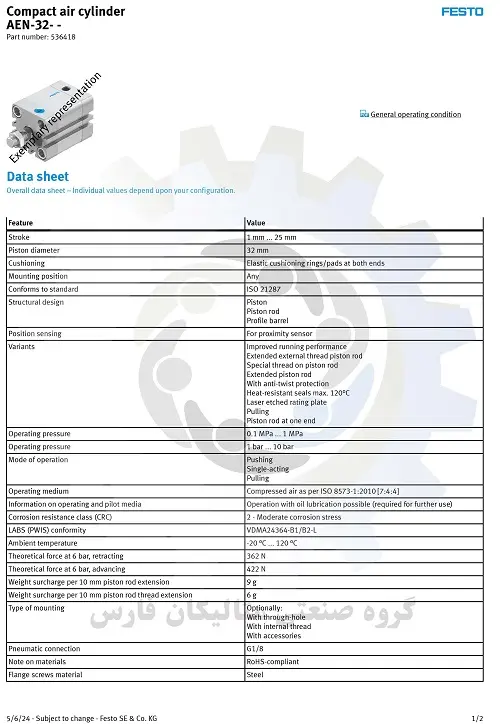

مشخصات فنی سیلندر کامپکت فستو مدل AEN-32- - (536418)

طول کورس این سیلندر فستو مدل AEN-32- - (536418) برابر با 1 میلی متر ... 25 میلی مترقابل ارائه می باشد

همچنین قطر پیستون درون لوله سیلندری این سیلندر پنوماتیک فستو برابر با 32 میلی متر می باشد

این سیلندر پنوماتیک فستو بر اساس استاندارد ISO 21287  می باشد

این سیلندر دارای ترمز پنوماتیک حلقه های بالشتک / پد الاستیک در هر دو انتها می باشد

فشار عملیاتی یا فشارکاری این سیلندر بادی فستو مدل AEN-32- - (536418) برابر با  0.1 مگاپاسکال ... 1 مگاپاسکال یا 1 بار ... 10 بار  می باشدنحوه عملکرد سیلندرfesto  مدل AEN-32- - (536418) از نوع یک طرفه می باشد
این سیلندر  COMPACT FESTO مدل AEN-32- - (536418) از لحاظ دمای محیط در بازه ی -20 درجه سانتی گراد ... 120 درجه سانتی گراد توان کارکرد دارند

این سیلندر کامپکت فستو مدل AEN-32- - (536418) با قابلیت نیروی نظری در 6 بار، در حالت جمع شدن سیلندر برابر با 362 N و نیروی نظری در 6 بار، در حالت پیشروی(باز شدن سیلندر) برابر با 422 N می باشد.

نوع نصب این نوع سیلندر مدل برند فستو به صورت اختیاری می باشد به سه حالت: نصب از طریق روزنه های عبور و مرور باد و یا روزه داخلی مهره های کفشک ها و نصب با لوازم جانبی پیشنهاد شده در وب سایت

سایز اتصال پنوماتیک این سیلندر فستو G1/8می باشد.

استاندارد رسانه عامل این سیلندر فستو طبق هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4] می باشد

این سیلندر کامپکت FESTO دارای کلاس بالا مقاومت در برابر خوردگی (CRC) می باشد

 متریال این سیلندر فستو از جنس آلومینیوم و آبکاری سطحی آنادایز شده می باشد

متریال شفت پیستون این سیلندر FESTO از جنس فولاد ضد زنگ با آلیاژ کیفیت بالا

متریال لوله سیلندری این جک کامپکت فستو مدل AEN-32- - (536418) از آلومینیوم آنودایز شده می باشد.
