جک پنوماتیک فستو مدل DSBG-40-125-PPSA-N3 پارت نامبر (1646564)

توضیحات کوتاه: سیلندرپنوماتیک  هوای میله کراواتی استاندارد ISO DSBG سیلندرفشرده  میله محکم مطابق با استاندارد ISO 15552. ISO 15552 (ISO 6431، VDMA 24562) طر...

دانلود pdf ها:

محصولات مرتبط :
  • رگولاتور فشار فستو مدل MS2-LR-M5-D6-A8-F1A-B پارت نامبر (8167260)
  • جک پنوماتیک فستو مدل ADN-25- -KP پارت نامبر (548207)
  • پرشر سوئیچ FESTO PEV-1.4-B-OD (175250)
  • بوبین یا آرماتور شیر دیافراگمی
  • سیلندر پنوماتیک سایز بزرگ
metalicanfar_eita metalicanfar_rubika

سیلندرپنوماتیک  هوای میله کراواتی استاندارد ISO DSBG

سیلندرفشرده  میله محکم مطابق با استاندارد ISO 15552.

ISO 15552 (ISO 6431، VDMA 24562)

طراحی میله کراوات محکم

بالشتک بادی خود تنظیم در موقعیت انتهایی باعث صرفه جویی در زمان در طول راه اندازی می شود و به طور بهینه با تغییرات بار و سرعت سازگار می شود.

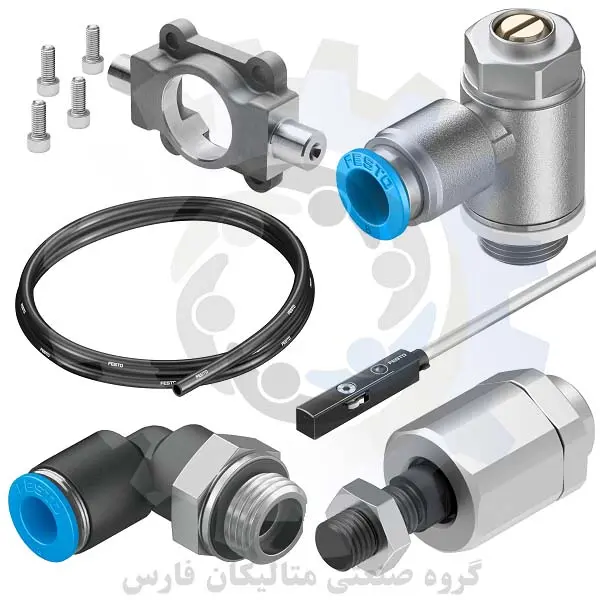

جک پنوماتیک فستو طیف گسترده ای از لوازم جانبی نصب تقریباً برای هر نوع نصب

پیستون مغناطیسی جک پنوماتیک برای سنجش موقعیت

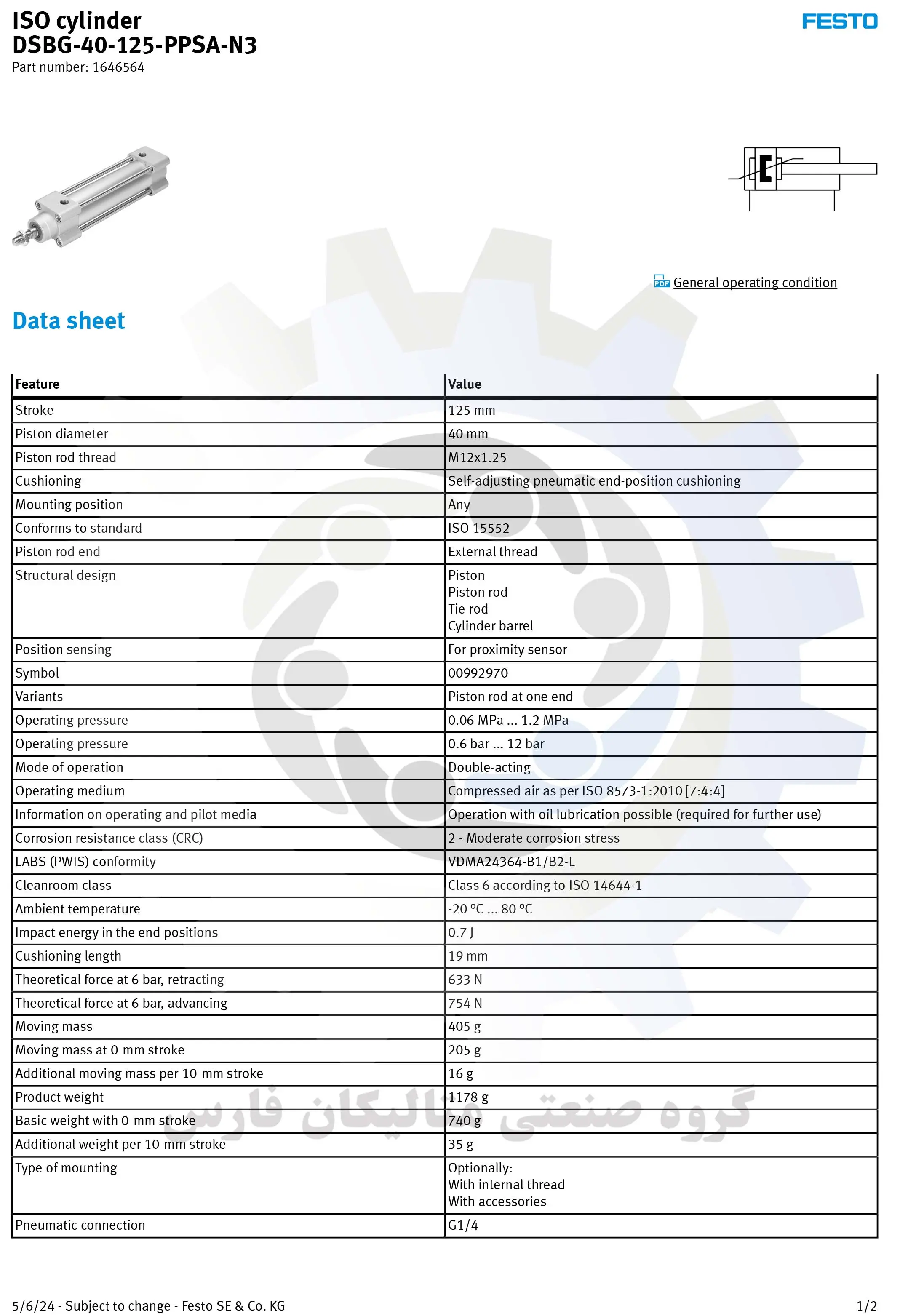

مشخصات فنی سیلندر کامپکت فستو مدل DSBG-40-125-PPSA-N3 (1646564)

طول کورس این سیلندر فستو مدل DSBG-40-125-PPSA-N3 (1646564) برابر با  125 قابل ارائه می باشد

همچنین قطر پیستون درون لوله سیلندری این سیلندر پنوماتیک فستو برابر با 40  میلی متر می باشد

این سیلندر پنوماتیک فستو بر اساس استاندارد ISO 15552  می باشد

این سیلندر دارای ترمز پنوماتیک بالشتک در موقعیت انتهایی پنوماتیک خود تنظیم می باشد

فشار عملیاتی یا فشارکاری این سیلندر بادی فستو مدل DSBG-40-125-PPSA-N3 (1646564) برابر با  0.06 مگاپاسکال ... 1.2 مگاپاسکال یا   0.6 bar ... 12 bar می باشد

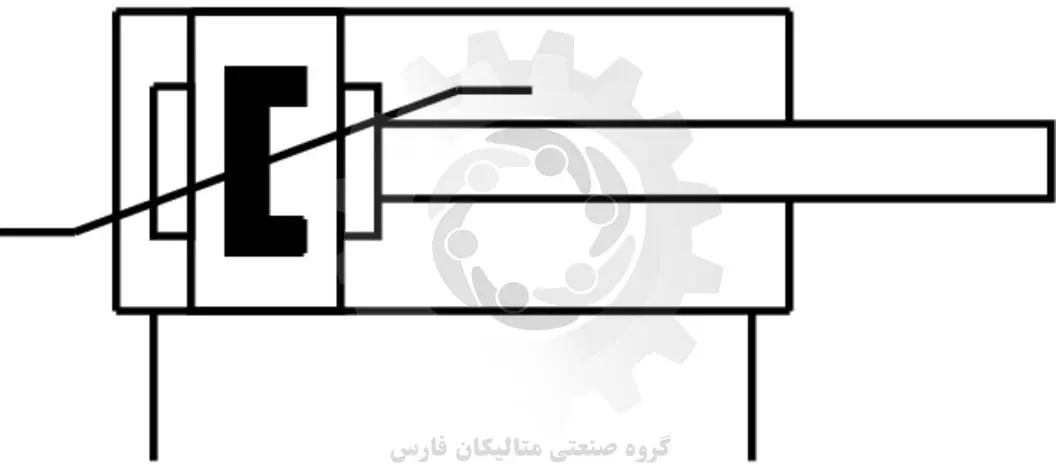

نحوه عملکرد سیلندرfesto  مدل DSBG-40-125-PPSA-N3 (1646564) از نوع دو طرفه می باشد
این سیلندر  COMPACT FESTO مدل DSBG-40-125-PPSA-N3 (1646564) از لحاظ دمای محیط در بازه ی -20 درجه سانتی گراد ... 80 درجه سانتی گراد توان کارکرد دارند

این سیلندر کامپکت فستو مدل DSBG-40-125-PPSA-N3 (1646564) با قابلیت نیروی نظری در 6 بار، در حالت جمع شدن سیلندر برابر با 633 N و نیروی نظری در 6 بار، در حالت پیشروی(باز شدن سیلندر) برابر با 754 N می باشد.

نوع نصب این نوع سیلندر مدل برند فستو به صورت اختیاری می باشد به دو حالت: نصب با لوازم جانبی پیشنهاد شده در وب سایت   و یا روزه داخلی مهره های کفشک ها

سایز اتصال پنوماتیک این سیلندر فستو G1/4 می باشد.


استاندارد رسانه عامل این سیلندر فستو طبق هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4] می باشد

این سیلندر کامپکت FESTO دارای کلاس بالا مقاومت در برابر خوردگی (CRC) می باشد

متریال این سیلندر فستو از جنس آلومینیوم دایکاست و روکش شده می باشد

متریال شفت پیستون این سیلندر FESTO از جنس فولاد ضد زنگ با آلیاژ کیفیت بالا

متریال لوله سیلندری این جک کامپکت فستو مدل DSBG-40-125-PPSA-N3 (1646564) از آلومینیوم آنودایز شده می باشد.
