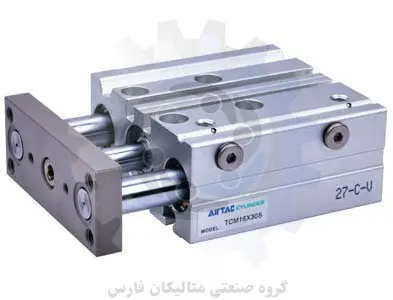

متالیکان فارس | جک پنوماتیک AIRTAC مدل TCL و TCM

1. استاندارد JIS پیاده سازی شده است.

2. دو راهنما از فولاد یاتاقان مخصوص و بلبرینگ خطی یا راهنمای بلبرینگ برنزی برای جلوگیری از چرخش استفاده می شود. آنها می توانند گشتاور بالا و بار شعاعی را تحمل کنند.

★ توجه: بلبرینگ خطی فولادی: برای عملکرد ارتفاعی سیلندر یا موقعیتی که نیاز به دقت بالا و توانایی باربری بالا دارد، مناسب است، به ویژه برای شرایطی که نیاز به فرآیند عمل کسری کم دارد.

بلبرینگ کشویی برنزی: برای عملی که مقاومت بار شعاعی دارد مناسب است. در مقایسه با سیلندر معمولی همان استفاده، مقاومت افقی در برابر ضربه دو برابر شده و استحکام پیچشی قوی تری دارد.جک پنوماتیک AIRTAC

3. واحد درایو و واحد راهنما در یک بشکه هستند که با حداقل فضای مورد نیاز به لوازم جانبی اضافی نیاز نیست. ورودی هوا اختیاری است و نصب آن راحت است.

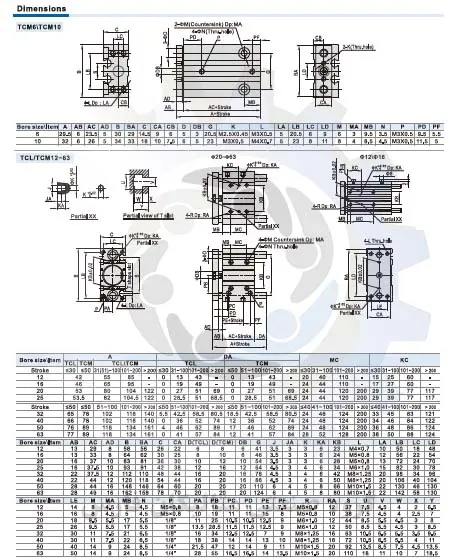

4. قسمت پایین، پشت و صفحه ثابت بدنه اصلی به ترتیب دارای دو روزنه جهت گیری دقیق است (به روزنه DPA و دهانه در نقطه XX مراجعه کنید)، که می تواند نصب جهت گیری را با دقت بالا برای شرایط خاص ارائه دهد.

5. گزینه های نصب سوئیچ با ارائه 4 اسلات نصب

6 طراحی ویژه بدنه اصلی چند پایه را فراهم می کند.

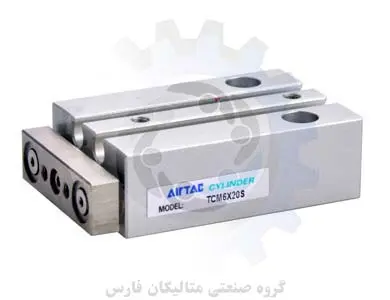

جک پنوماتیک AIRTAC مدل TCL و TCM

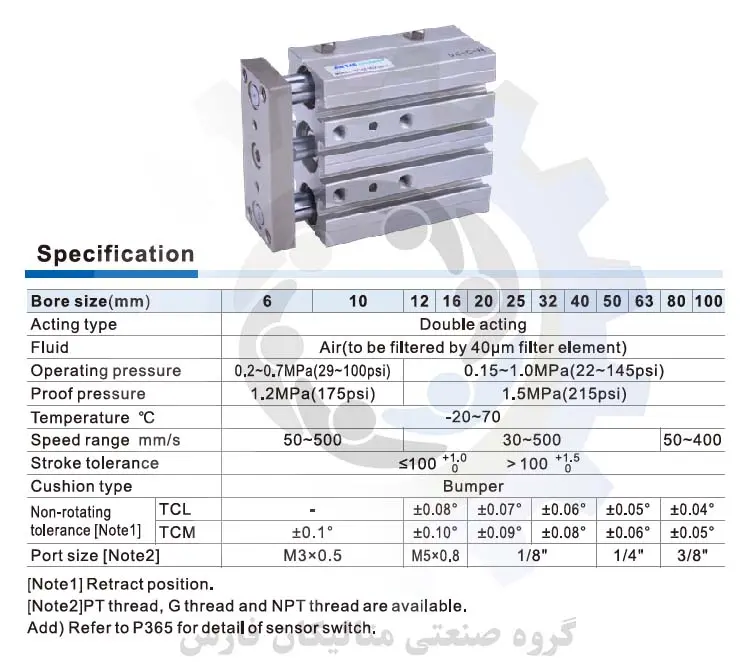

مشخصات فنی جک پنوماتیک AIRTAC مدل TCL و TCM

این جک پنوماتیک ایرتک مدل TCL و TCM با قطرهای لوله سیلندری 6 و 10 و 12 و 16 و 20 و 32 و 40 و 50 و 63 و 80 و 100 میلیمتر قابل عرضه هستند.

همچنین این سیلندر از لحاظ عملکرد از نوع دو طرفه می باشد.

در صورتی که قصد خرید این جک را داشتید سیال قابل استفاده در این نوع جک پنوماتیک، هوا است . (که تمیزی این هوا باید توسط رگولاتوری که با دقت 40 میکرون فیلتراسیون میکند، باشد)

در رابطه با مدل محل نصب بهتر است به کاتالوگ عکسی مراجعه فرمایید و یا با متخصصین گروه صنعتی متالیکان فارس تماس بگیرید.

فشار کاری این جک پنوماتیک TCL و TCM راهنمادار ایرتک برابر با 1.5 الی 10 بار می باشد

همچنین لازم است که بدانید جداکثر فشار کاری این تجهیز پنوماتیک 12 الی 15 بار می باشد.

از لحاظ دمایی این سیلندر ایرتک معادل -20 الی +70 درجه تحمل دما دارد.

و این مدل سیلندر راهنمادار سری TCL و TCM AIRTAC از لحاظ سرعت کورس شفت بر واحد میلیتر بر ثانیه بین 30 الی 500 میلیمتر بر ثانیه توان سرعت در عملکرد میله خود دارد.

همچنین یکی از مهترین پارامترهای که درباره این سیلندر پنوماتیک ایرتک مدل TCL و TCM باید بدانید این است که در صورتی که قصد خرید آن را از نمایندگی ایرتک در جنوب کشور داشتید این جک با سایزهای خروجی و ورودیM3*0.5 و M5*0.8 8/1 و 4/1 و 8/3 و قابل تحویل به شما مشتریان عزیز می باشد.

جک پنوماتیک AIRTAC مدل TCL و TCM
