گروه صنعتی متالیکان فارس
توضیحات گروه صنعتی متالیکان فارس با پشتوانه آکادمیک و تجربه ی یک دهه تولید و تعمیر سیلندرهای هیدرولیک،از سال ها قبل به تولید سیلندرهای تناژ بالا ورود کرده که تاکنون چندین مدل از این نوع سیلندرها را برای صنایع استراتژیک و کارخانه های بزرگ کشور نظیر فولاد، ذوب آهن، پتروشیمی، سیمان، پل سازی و راه آهن تولید و تعمیر کرده است. بکارگیری این سیلندر در مکان ها و شرایط حساس تیم طراحی،آنالیز و تولید مجموعه را بر آن داشت تا نهایت تلاش خود را برای خلق محصولی با کیفیت متناسب با استاندارد های جهانی بکار گیرند. به همین دلیل دقت طراحی و کیفیت ساخت این نوع سیلندرها بسیار بالا و قابل رقابت با نمونه های مشابه خارجی می باشد. بلند کردن، فشار دادن، کشیدن، خم کردن و نگه داشتن اجسام بسیار سنگین تا وزن 1000تن برای هر سیلندر هیدرولیک قسمتی از وظایف این گونه از تجهیزات می باشد.
لازم به ذکر است این سیلندرها با توجه به نوع سیستم برگشت و توان به 4 مدل تقسیم و در شرکت های مختلف دنیا تولید میگردد عطف به همین موضوع گروه صنعتی متالیکان فارس پتانسیل تولید و طراحی هر 4 مدل شامل: سیلندرِ یک طرفه برگشت فنر تخت با کاربرد عمومی، سیلندرِ یک طرفه برگشت فنرِ تناژ بالا، سیلندرِ یک طرفه برگشت بارِ تناژ بالا و سیلندرِ دو طرفه برگشت هیدرولیکیِ تناژ بالا را با بهترین کیفیت و قیمت دارا می باشد. لذا این سیلندر از نوع سیلندر یک طرفه برگشت بار با تناژ بالا می باشد.

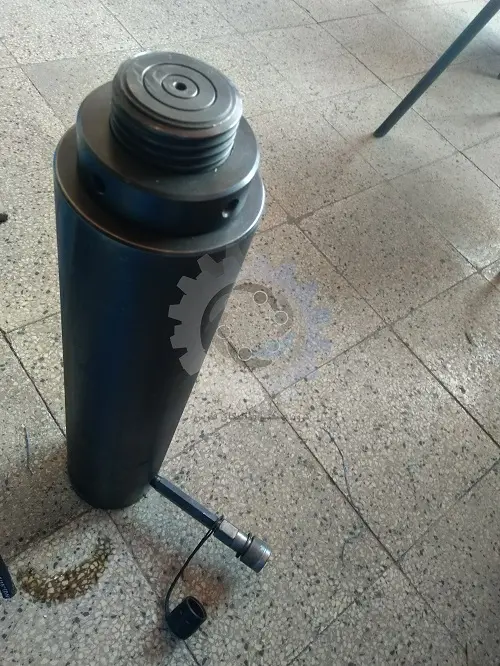

این سری از سیلندرها مخصوصاً برای كاربردهایی مناسب هستند كه در آن بار باید برای مدت طولانی پشتیبانی شود. می توان مهره قفل را بر روی بدنه استوانه پیچ کرد تا بار به صورت مکانیکی نگه داشته شود. این مکانیزم تضمین می کند که عملکرد سیلندر زیر بار کاملاً بی خطر است. سیلندرهای HSC دارای شیارهای متحد المرکز در انتهای میله برای بهبود فشار بار هستند ، مدلهای بالاتر از 30 تن برای سهولت حمل و نقل دارای لیفت های بلند هستند. از سری 50 تن به بالا ، سیلندرهای هیدرولیک از نوع غوطه وری هستند و دارای سیستمی هستند که از هرگونه فشار بیش از حد جلوگیری می کند. میله دارای یک منطقه رنگی است که 10 میلی متر قبل از پایان سکته پیستون قابل رویت می باشد. کلیه مدل ها می توانند با بار غیر متمرکز تا 8٪ از ظرفیت اسمی خود کار کنند.
تیم طراحی و آنالیز گروه صنعتی متالیکان فارس با داشتن مدارک علمی و گواهینامه های مرتبط با سیستم های هیدرولیکی و سال ها تجربه در صنعت با استفاده از نرم افزار های مدلسازی پیشرفته همچون CATIA و SOLIDWORKS اقدام به طراحی سیستم های هیدرولیک متناسب با نیاز صنایع نموده است. همچنین گروه صنعتی متالیکان فارس به سرپرستی مهندس محمدرضا کفاشان برگزار کننده دوره های آموزش نرم افزارهای مکانیک در دانشکده مهندسی دانشگاه شیراز می باشد.

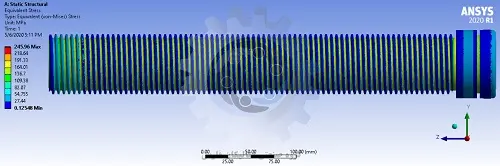

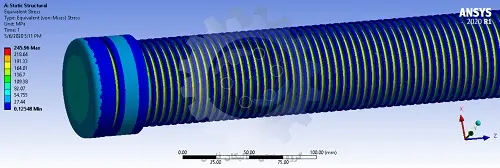

پس از طراحی و استخراج نقشه های مختلف همچون نقشه انفجاری، نقشه های BOM و کنترل ابعادی، مهندسین با استفاده از نرم افزار محاسباتی ANSYS Workbench 2020 نسبت به انجام آنالیزهای استاتیکی، دینامیکی، ارتعاشاتی، سیالاتی و حرارتی اقدام نموده و پس از بررسی های گوناگون بر روی نتایج بدست آمده از تحلیل های فوق ساخت نمونه اولیه برای پروژه های حساس شروع میگردد. انجام آنالیز های مختلف به روش المان محدود توسط قویترین نرم افزارهای موجود در دنیا مانند ANSYS امکان سنجش عمر مفید قطعه بر اساس تعداد سیکل و تنش اعمالی، خستگی و خزش، ایجاد ترک و دیگر تحلیل های مکانیکی و ارتعاشاتی را برای تولیدی بی نقص فراهم نموده است.
مشخصات تکنیکال سری HSC ✔ امکان تولید از این سری با ظرفیت 5 تا 500 تن ✔ محدوده کورس این سری از 15 تا 300 میلیمتر ✔ طراحی سیلندر با طول بالا جهت قرارگیری در موقعیت های خاص ✔ مکانیزم برگشت بار و اعمال بار یک طرفه به شفت (5 % ظرفیت تناژی سیلندر برای برگشت سیلندر کافی می باشد) ✔ پیستون دنده شده و دارای پیچ نگه داری با تنظیم بسیار دقیق مقدار کورس ✔ اعمال عملیات حرارتی بر روی قطعات حساس به جهت افزایش مقاومت سایشی و تشکیل فاز مارتنزیت در مقیاس میکروسکوپی ماده ✔ حداکثر فشار کاری 700 بار ✔ استفاده از پیستون شیار دار جهت صرفه جویی در تولید Saddle امکان تولید و تحویل هر مدل از این نوع سیلندر های هیدرولیک بنا به درخواست مشتری وجود دارد لذا جهت دریافت کاتالوگ این محصولات با شماره 07138331212=07138331313=09172240191 تماس حاصل فرمایید.

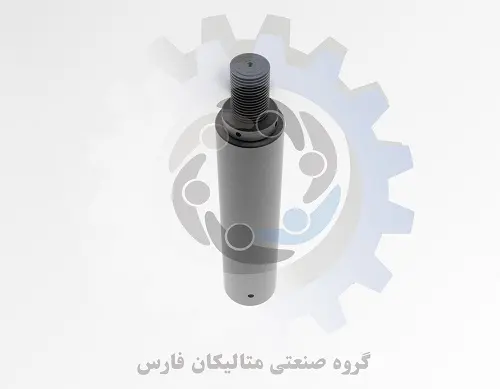

سیلندر کورس بلند(HSC)
