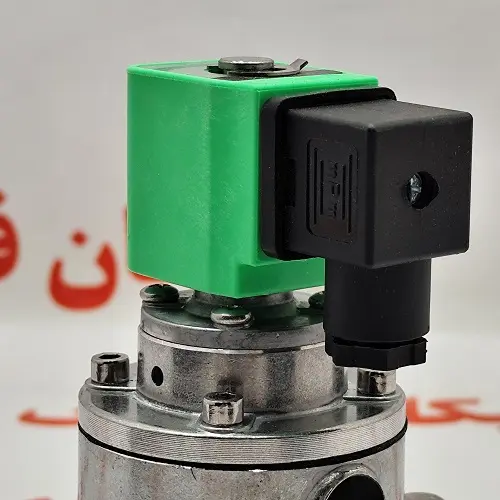

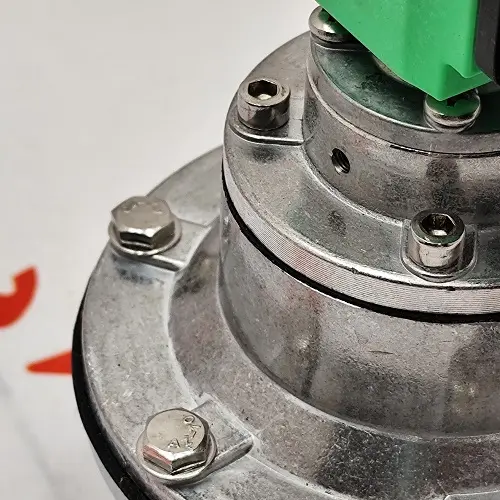

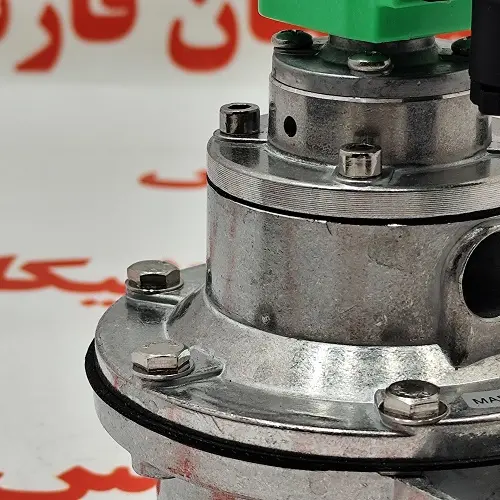

شیربرقی بگ فیلتر DMF-Z-40S
در دسترس بودن: موجود
توضیحات کوتاه: شیر پالس DMF-Z-40S از برند SBFEC با سایز 1/2 1 اینچ، به‌همراه سیل‌کیت مرتبط با کد D40، در موجودی آماده بوده و قابل ارائه به واحدهای فنی و تعمیراتی صنایع می‌باشد. دیافراگم مهمترین قسمت دریچه پالس است. هنگامی که شیر پالس روشن می شود، هوای حبس شده بالای دیافگرام شیر پالس به سرعت تخلیه می شود و باعث باز شدن سریع شیر دیافراگمی اصلی می شود. هنگامی که دریچه پالس قطع می شود، هوا از سوراخ تخلیه شیر اصلی پالس خارج می شود تا فشار دیافراگم را متعادل کند و فوراً دریچه پالس را می بندد. در...
شیر پالس DMF-Z-40S از برند SBFEC با سایز 1/2 1 اینچ، به‌همراه سیل‌کیت مرتبط با کد D40، در موجودی آماده بوده و قابل ارائه به واحدهای فنی و تعمیراتی صنایع می‌باشد.
دیافراگم مهمترین قسمت دریچه پالس است. هنگامی که شیر پالس روشن می شود، هوای حبس شده بالای دیافگرام شیر پالس به سرعت تخلیه می شود و باعث باز شدن سریع شیر دیافراگمی اصلی می شود. هنگامی که دریچه پالس قطع می شود، هوا از سوراخ تخلیه شیر اصلی پالس خارج می شود تا فشار دیافراگم را متعادل کند و فوراً دریچه پالس را می بندد.
دریچه های جت پالسی سری DMF:
1. شیر جت پالس زاویه راست: DMF-Z-20، DMF-Z-25، DMF-Z-40S، DMF-Z-50S، DMF-Z-62S، DMF-Z-76S، DMF-Z-102S
2. شیر جت پالس نصب سریع: DMF-ZM-20، DMF-ZM-25، DMF-ZM-40S، DMF-ZL-B
3. شیر جت پالس غوطه وری (جاسازی شده): DMF-Y-25، DMF-Y-40S، DMF-Y-50S، DMF-Y-62S، DMF-Y-76S، DMF-YA-76S، DMF-YB-76S، DMF-Y-40SY، DMF-YB-76S-1020SY، DMF-Y-62S. DMF-Y-102SE
4. شیر پالس جت فلنج دار: DMF-ZF-25، DMF-ZF-40S
5. شیر جت پالس مستقیم: DMF-T-20، DMF-T-25S، DMF-T-40S، DMF-T-50S، DMF-T-62S
ویژگی های محصول.
گزینه هایی برای سفارشی سازی شما:
1. مواد دیافراگم: TPE، NBR، EPDM، FKM
2. مواد صندلی: نایلون، لاستیک، PTFE
3. رنگ دیافراگم: سیاه، سفید، قرمز، سبز و غیره
4. اندازه دیافراگم: ما می توانیم آن را مانند نقاشی شما بسازیم
5. بسته بندی: ما می توانیم کیسه های پلاستیکی سفارشی با MOQ کم را به شما ارائه دهیم
مشخصات تکنیکی شیر دیافراگمی DMF-Z-40S
کد فنی D40 مربوط به سیل‌کیت تخصصی پالس ولو بگ فیلتر DMF-Z-40S است که برای حفظ آب‌بندی دقیق و دوام عملکرد در خطوط صنعتی انتخاب شده است.
ابعاد رزوه اتصال شیر برقی دیافراگمی DMF برابر با 1/2 1 اینچ بوده و برای کاربردهای صنعتی عمومی مناسب است.
ولتاژ عملکرد بوبین جت پالس DMF-Z-40S برابر با DC24V است و در صورت درخواست، نسخه‌هایی با ولتاژهای جایگزین نیز قابل ارائه می‌باشد.
محدوده فشار کاری بهینه برای شیر بگ فیلتر (جت پالس) DMF بین ۱ تا ۸ بار تعریف شده و با سیستم‌های رایج صنعتی سازگار است.
مشخصات فنی:
فشار کاری: ۰.۴ تا ۰.۷ (مگاپاسکال)
دمای محیط: ۱۰- تا ۵۵ درجه سانتی‌گراد
سیال کاری: هوای تمیز
عمر دیافراگم: بیش از ۱ میلیون بار عملکرد (ضربه)

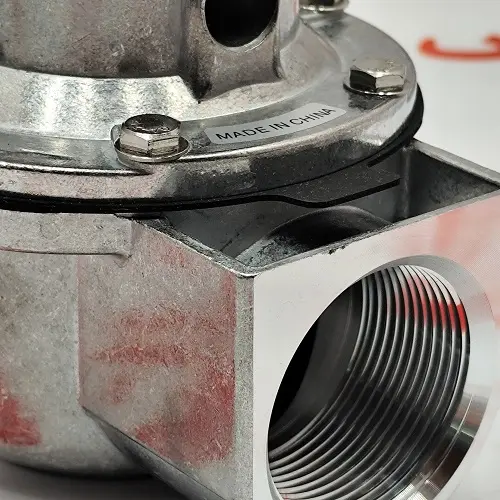

رزوه اتصال: ZG 1/2 1 اینچ
طول: ۱۴۰ میلی‌متر
عرض: ۱۲۵ میلی‌متر
ارتفاع: ۱۷۰ میلی‌متر
وزن: ۱.۶ کیلوگرم
روش نصب:
در شیر برقی (سلونوئیدی) پالس‌جت مدل DMF-Z-40S (۱.۵ اینچی، زاویه‌دار)، ورودی شیر (IN) به لوله فلزی مخزن ذخیره هوا متصل می‌شود و خروجی آن به لوله پاششِ غبارگیر (داست‌کالکتور) وصل می‌گردد. برای آب‌بندی رزوه‌های اتصال، باید از نوار تفلون (PTFE) استفاده شود.
شماره مدل: DMF-Z-40S | برند: SMCC | جنس دیافراگم: NBR | ولتاژها: 24 ولت DC، 220 ولت AC | شیر پالس جت زاویه‌دار (Right Angle): مدل‌های DMF-Z-20، DMF-Z-25، DMF-Z-40S، DMF-Z-50S و... | شیر پالس جت فلنج‌دار: مدل‌های DMF-ZF-25، DMF-ZF-40S و... | شیر پالس جت توکار (Embedded): مدل‌های DMF-Y-25، DMF-Y-40S، DMF-Y-50S، DMF-Y-62S و... | شیر پالس جت مستقیم (Straight Through): مدل‌های DMF-T-20، DMF-T-25S، DMF-T-40S، DMF-T-50S و... | محدوده فشار کاری: 0.1 تا 0.8 مگاپاسکال (MPa) | سایز پورت: 3/4، 1، 1/2 1، 2، 1/2 2، 3 و 4 اینچ | شیر پالس جت با نصب سریع (Quick Mount): مدل‌های DMF-ZM-20، DMF-ZM-25، DMF-ZM-40S، DMF-ZL-B | نام محصول: شیر پالس جت مدل DMF-Z-40S
DMF-Z-40S DMF-ZM-40S DMF-Y-40S
DMF-Z-40S PULSE JET VALVE TYPE 24VDC 220VA
شیر پالس پنوماتیکی DMF-Z-40S دارای وزن 1.081 کیلوگرم بوده و با توجه به طراحی فشرده، حمل و نصب آن در خطوط تولید به‌راحتی انجام‌پذیر است.
