کارتریج های پیلوتی و متوازن، معمولاً شیر های تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم شیر می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را برای تنظیم فشار کاهش می دهد. این شیرهای کاهنده فشار دقیق، صاف، بی صدا، سریع و دارای افزایش فشار کم در مقابل جریان هستند.

از آنجایی که تعدیل در داخل کارتریج رخ می دهد، این شیر های کنترل فشار از بسیاری از مشکلات مرتبط با کاویتاسیون، یعنی نویز و فرسایش منیفولد مصون هستند.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.

سوپاپ نسبت به دماهای مختلف روغن و آلودگی ناشی از روغن نسبتاً غیر حساس است.

دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.

مناسب برای استفاده در برنامه های نگهداری بار.

فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

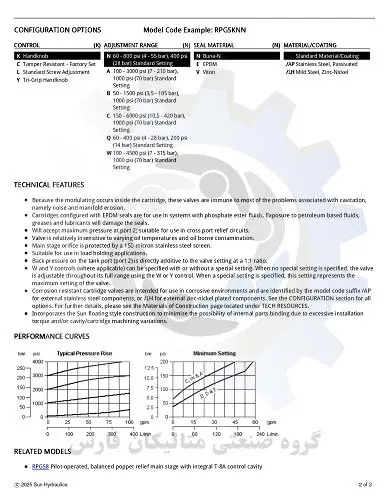

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر سان در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

شیر‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مصالح ساختمانی واقع در منابع فناوری مراجعه کنید.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

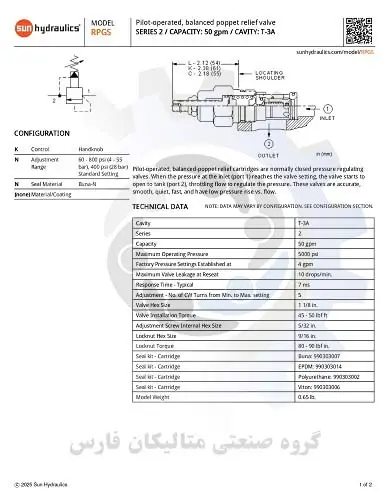

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPGS-KNN

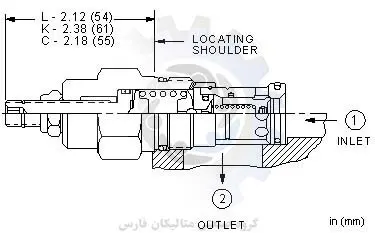

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RPGS-KNN براساس کد فنی حفره T-3A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل RPGS-KNN سایز 1 1/8 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل RPGS-KNN سایز 1"-14 UNS می باشد.

این شیر کارتریج مدل RPGS-KNN ظرفیت 50 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.
سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
وزن کلی شیر کارتریج سان مدل RPGS-KNN برابر با 0.65 پوند می باشد.

اطلاعات فنی نصب کارتریج ولو بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RPGS-KNN با کدفنی بونا: 990303007 قابل عرضه است.
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990303002 قابل تامین است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RPGS-KNN باکدفنی 990303006 قابل ارائه است.
