شیرهای کاهش فشار مدل PVDB-LAN

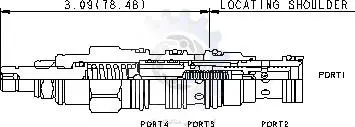

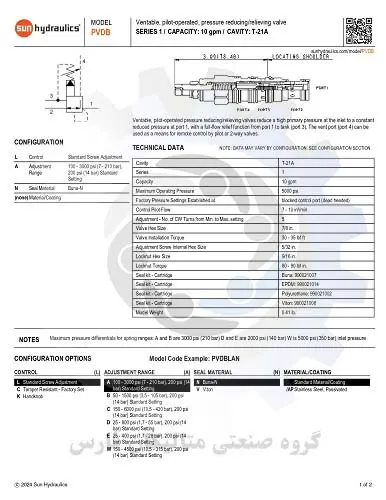

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل PVDB-LAN

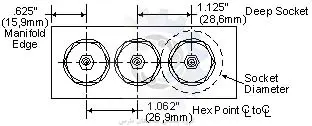

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل PVDB-LAN براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35  پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلPVDB-LAN سایز 7/8  اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل PVDB-LAN سایز M20 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

این شیر کارتریج مدل PVDB-LAN ظرفیت 10 گالن بر دقیقه می باشد

 همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

 سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8  اینچ می باشد.

 سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

 سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

 گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

 وزن کلی شیر کارتریج سان مدل PVDB-LAN  برابر با 0.41 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

 درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل PVDB-LAN با کدفنی بونا: 990021007 قابل عرضه است

درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

 درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل PVDB-LAN باکدفنی 990021006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 188.6 کیلوگرم
