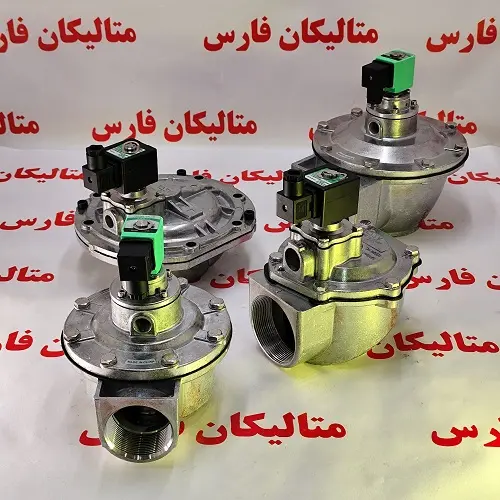

شیر دیافراگمی مک ایر VEM-VNP314
در دسترس بودن: موجود
توضیحات کوتاه: شیر پالس مدل VEM-VNP314 ساخت برند Mecair، با قطر 1/2 1 اینچ و سیلکیت فنی KIT DB 114/G، آماده تأمین برای واحدهای نگهداری و تعمیرات صنعتی است. شرح فنی شیرهای دیافراگمی سری ۳۰۰ | شیر برقی بگ فیلتر VEM-VNP314 برند Mecair 1. کاربرد صنعتی: شیرهای دیافراگمی سری ۳۰۰ برای سیستمهای جمعآوری گرد و غبار طراحی شدهاند و عملکرد مؤثری در پاکسازی فیلترهای جت پالس معکوس از انواع کیسهای، کارتریجی، پاکتی، سرامیکی و الیاف فلزی متخلخل ارائه میدهند. 2. پیک...

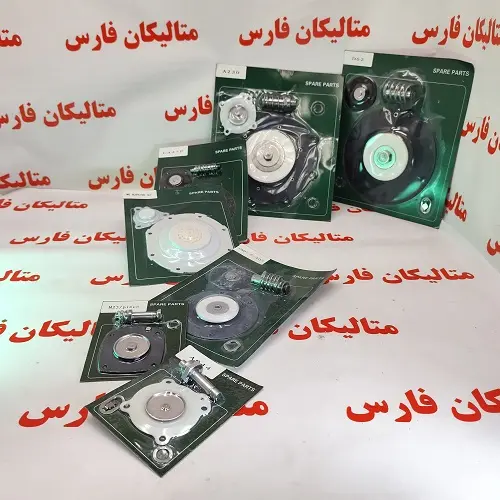

شیر پالس مدل VEM-VNP314 ساخت برند Mecair، با قطر 1/2 1 اینچ و سیلکیت فنی KIT DB 114/G، آماده تأمین برای واحدهای نگهداری و تعمیرات صنعتی است.
شرح فنی شیرهای دیافراگمی سری ۳۰۰ | شیر برقی بگ فیلتر VEM-VNP314 برند Mecair
1. کاربرد صنعتی:
شیرهای دیافراگمی سری ۳۰۰ برای سیستمهای جمعآوری گرد و غبار طراحی شدهاند و عملکرد مؤثری در پاکسازی فیلترهای جت پالس معکوس از انواع کیسهای، کارتریجی، پاکتی، سرامیکی و الیاف فلزی متخلخل ارائه میدهند.
2. پیکربندی ورودی و خروجی:
ورودی این شیرها با زاویه ۹۰ درجه نسبت به خروجی طراحی شده که موجب بهینهسازی جریان هوا و تسهیل در نصب میگردد.
3. نصب سریع بدون رزوه:
امکان نصب مستقیم روی لولههای بدون رزوه، اتصال سریع و بدون نیاز به ابزار خاص را فراهم میسازد و زمان توقف سیستم را کاهش میدهد.
4. تنوع سایز و ساختار:
این سری در سه سایز ¾ اینچ، ۱ اینچ و ۱.۵ اینچ عرضه میشود. مدل ۱.۵ اینچ در نسخههای تکدیافراگمی و دودیافراگمی قابل تأمین است.
5. جنس بدنه و پوشش محافظ:
بدنه شیر از آلومینیوم دایکاست ساخته شده و با پوشش آنودایز محافظت شده تا در برابر عوامل خورنده و شرایط محیطی مقاومت کافی داشته باشد.
6. اتصالات مقاوم:
پیچ و مهرههای استفادهشده در این سری از جنس فولاد ضد زنگ انتخاب شدهاند تا دوام مکانیکی و مقاومت در برابر خوردگی تضمین گردد.
7. تنوع مدلهای عملکردی:
سری ۳۰۰ در دو نسخه عملکردی ارائه میشود:
- مدل VNP با پیلوت سلونوئیدی یکپارچه
- مدل VEM با قابلیت اتصال پنوماتیک از راه دور
8. شرط نصب ایمن:
نصب این شیرها صرفاً باید بهصورت اتصال پنوماتیک انجام شود و استفاده از روشهای نصب مکانیکی توصیه نمیگردد.
9. راهنمای نصب لوله:
برای عملکرد صحیح، توصیه میشود که لوله تا لبه داخلی شیر امتداد یابد تا آببندی و جریان هوا بهدرستی برقرار شود.
10. گزینههای دارای گواهینامه ATEX:
در صورت نیاز، مدلهای پیلوت یکپارچه با گواهی ATEX II 3 D (94/9/CE) قابل ارائه هستند. کد فنی مناسب برای این نسخه VEM+PV 24 V/DCX میباشد که شامل سیمپیچ سلونوئیدی 24 V-DC/18 W و کانکتور DIN مطابق با استاندارد ATEX است (PLG11-ATEX).
11. پاسخگویی به الزامات ایمنی پیشرفته:
شیرهای پیلوت از راه دور در صورت نصب با پیلوت PXA یا محفظه CXD، الزامات ATEX II 2 GD را مطابق با دستورالعمل 94/9/CE برآورده میسازند.
مدل VEM-VNP314 از شیرهای پالس برند Mecair، با سیلکیت KIT DB 114/G عرضه میشود که برای حفظ آببندی در شرایط صنعتی طراحی شده است. رزوه اتصال 1/2 1 اینچ، تطابق کامل با سیستمهای رایج را فراهم میآورد. بوبین با ولتاژ DC24V عمل میکند و در مدلهای سفارشی، ولتاژهای دیگر نیز قابل ارائه هستند. فشار کاری این شیر بین 0.5 تا 7.5 بار تعریف شده است.
مشخصات کلی شیر دیافراگمی | شیر برقی بگ فیلتر VEM-VNP314 برند Mecair
1. نوع سیال قابل استفاده:
این شیر برای عبور هوای فشرده، فیلتر شده و فاقد روغن طراحی شده است تا عملکرد پایدار در سیستمهای صنعتی تضمین گردد.
2. نوع دیافراگم استاندارد:
دیافراگم پیشفرض از جنس NBR انتخاب شده که محدوده دمای کاری آن بین -20°C تا +120°C بوده و مقاومت مناسبی در برابر روغن و حرارت دارد.
3. دیافراگم اختیاری – وایتون:
در صورت نیاز، دیافراگم از جنس وایتون قابل ارائه است که محدوده دمایی گستردهتری از -30°C تا +200°C را پوشش میدهد و برای شرایط دمای بالا مناسبتر است.
4. دیافراگم اختیاری – نیتریل:
دیافراگم نیتریل نیز بهعنوان گزینه جایگزین قابل تأمین است که عملکرد مؤثر در بازه دمایی -40°C تا +120°C را فراهم میسازد، بهویژه در محیطهای سرد و پرتنش.
5. محدوده فشار کاری:
شیر برای عملکرد در محدوده فشار 0.5 تا 7.5 بار طراحی شده است و قابلیت تطابق با سیستمهای پنوماتیک متنوع را دارا میباشد.
ویژگیهای ساختاری – شیر
- سطح خارجی شیر با آلومینیوم دایکاست آنادایز شده پوشش یافته تا در برابر عوامل خورنده محافظت شود.
- بدنه شیر نیز از همین آلیاژ با فرآیند آنادایز تولید شده تا دوام مکانیکی در محیطهای صنعتی تضمین گردد.
- پایه پیلوت از برنج کرومکاری شده ساخته شده که دقت عملکرد در سیستمهای کنترلی را افزایش میدهد.
- پایلوت از فولاد ضد زنگ انتخاب شده تا در شرایط کاری سخت، عملکرد بدون نقص داشته باشد.
- دیافراگم NBR انعطافپذیری بالا در برابر فشار و حرارت را فراهم میسازد.
- آب بندهای استیل ضد زنگ، اتصال مقاوم و پایدار را تضمین میکنند.
- دیسک پشتی دیافراگم از فولاد ضد زنگ طراحی شده تا ساختار داخلی شیر تقویت شود.
- فنر دیافراگم از جنس استیل ضد زنگ بوده و عملکرد دقیق در سیکلهای کاری را تضمین مینماید.
وزن شیر برقی بگفیلتر VEM-VNP314 در حدود 2.3 کیلوگرم است و بستهبندی آن با در نظر گرفتن الزامات ایمنی صنعتی، مناسب برای حمل و ذخیرهسازی در محیطهای کارخانهای طراحی شده است.
