متالیکان فارس | شیر سان هیدرولیک مدل NCEB LCN

شیرهای سوزنی با چک جریان معکوس، روزنه‌های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می‌شوند. شیر کنترل فشار sun hydraulic بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. یک سوپاپ با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 تا پورت 1 فراهم می کند. آنها فشار را جبران نمی کنند.

• همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

• از آنجایی که سوپاپ های سوزنی دستگاه های غیر جبران کننده هستند، اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در درگاه های 1 و 2 تنظیم می کند.

• مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.

• فشارشکن sun hydraulic طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.

• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCEB LCN

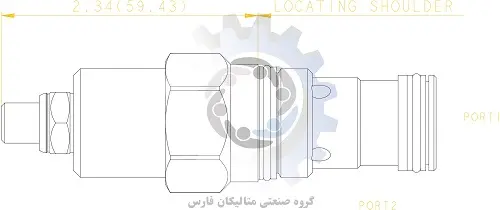

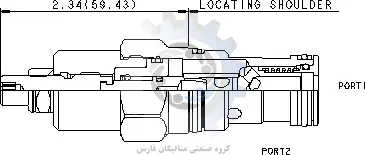

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NCEB LCN براساس کد فنی حفره T5A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 – 50 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلNCEB LCN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل NCEB LCN سایز 1"-14 UNS می باشد

این شیر کارتریج مدل NCEB LCN ظرفیت 25 گالن بر دقیقه (12 اینچ) می باشد

4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

5. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.

6 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.

7 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 32/5 اینچ می باشد.

8 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.

9 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

10 . وزن کلی شیر کارتریج سان مدل برابر با 0.60 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCEB LCN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 2 این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

11 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NCEB LCN با کدفنی بونا: 990203007 قابل عرضه است

12 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NCEB LCN باکدفنی 990203006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 276 کیلوگرم

شیر سان هیدرولیک مدل NCEB LCN
