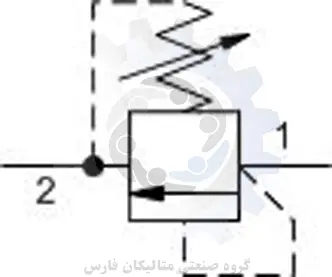

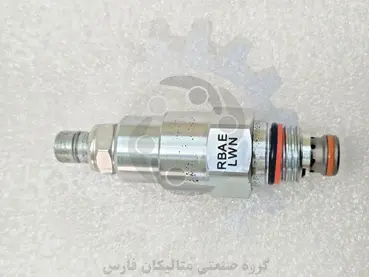

کارتریج‌های فشارشکن دو پورته، پایلوت استیج، با عملکرد مستقیم، شیرهای تنظیم فشار کاملاً قابل تنظیم و معمولاً بسته هستند. هنگامی که فشار در پورت ۱ (ورودی) برای غلبه بر نیروی فنر (تنظیم شیر) کافی باشد، یک مسیر جریان از پورت ۱ به پورت ۲ (مخزن) باز می‌شود.

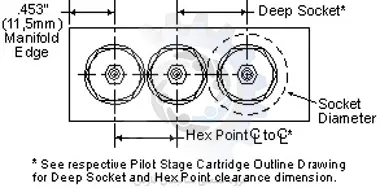

از حفره ۲ پورته Sun T-8A استفاده می‌کند که آن را به انتخابی ایده‌آل برای استفاده در کنار پایلوت استیج اصلی Sun یا کارتریج‌های شیر‌ای تبدیل می‌کند. خطوط پایلوت جداگانه حذف می‌شوند و فقط یک حفره برای تطبیق با عملکرد کنترل و عملکرد اصلی نیاز به ماشینکاری دارد. توجه: همه کارتریج‌های کنترل استیج پایلوت دو حالته و دو طرفه از حفره یکسانی استفاده می‌کنند و از نظر فیزیکی قابل تعویض هستند. تنها نکته قابل توجه، عملکرد است.

توجه: ابتدا باید شیر استیج اصلی با مقدار گشتاور صحیح نصب شود و سپس بخش کنترل پایلوت T-8A در شیر استیج اصلی با مقدار گشتاور مورد نیاز آن نصب شود.

پورت‌های ۱ و ۲ ممکن است تا ۵۰۰۰ psi (۳۵۰ بار) تحت فشار قرار گیرند.

پوپت و نشیمنگاه سخت‌کاری‌شده، عملکرد پایدار، میزان نشتی کم و ویژگی‌های سایش برتر را فراهم می‌کنند.

فشار برگشتی در دهانه ۲ (خروجی) مستقیماً به تنظیم فشار در دهانه ۱ (ورودی) بستگی دارد.

کارتریج‌های پیکربندی‌شده با آب‌بندهای EPDM برای استفاده در سیستم‌هایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریس‌ها و روان‌کننده‌های پایه نفتی به آب‌بندها آسیب می‌رساند.

دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

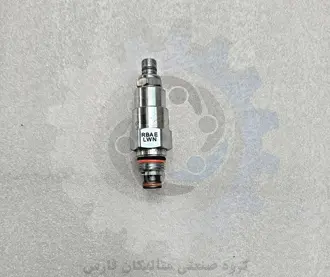

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RBAE LWN

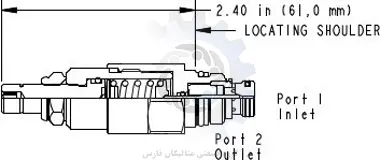

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RBAE LWN براساس کد فنی حفره T-8A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل RBAE LWN سایز 7/8 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل RBAE LWN سایز M16 می باشد.

این شیر کارتریج مدل RBAE LWN ظرفیت 2.5 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 24 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۷/۸ اینچ می باشد.
سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
گشتاور مهره بروی هد شیر برابر با ۸۰ تا ۹۰ پوند بر اینچ می باشد.
وزن کلی شیر کارتریج سان مدل RBAE LWN برابر با ۰.۲۸ پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری P این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RBAE LWN با کدفنی بونا: ۹۹۰۶۰۸۰۰۷ قابل عرضه است.
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۰۸۰۰۲ قابل تامین است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RBAE LWN باکدفنی ۹۹۰۶۰۸۰۰۶ قابل ارائه است.

وزن : 0.127 کیلوگرم
