شیر لاجیک sun hydraulic مدل RVGA LWN

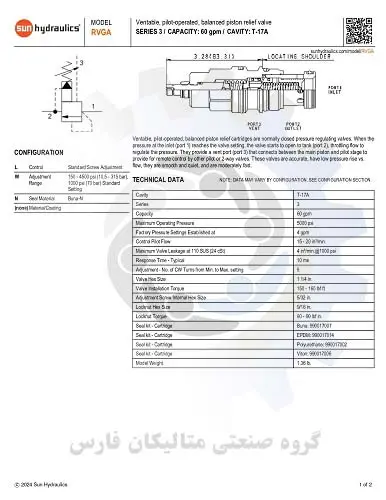

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RVGA LWN

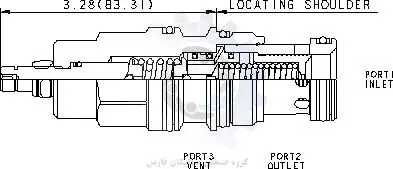

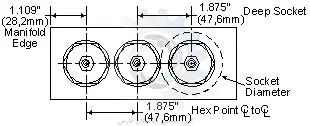

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RVGA LWN براساس کد فنی حفره T-17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 – 160 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل RVGA LWN سایز 1 1/4  اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل RVGA LWN سایز M36 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه  این شرکت می باشد.

این شیر کارتریج مدل RVGA LWN ظرفیت 60 گرم در دقیقه می باشد

 همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

 تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.

 حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 4 قطره در دقیقه نرمال خواهد بود.

 سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  1 1/4  اینچ می باشد.

 سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32  اینچ می باشد.

 سایز مهره شش گوش نصب شده بروی این شیر 9/16  اینچ می باشد.

 گشتاور مهره بروی هد شیر برابر با 80 - 90  پوند بر اینچ می باشد.

 وزن کلی شیر کارتریج سان مدل  برابر با 1.36 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

 درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RVGA LWN با کدفنی بونا: 990017007 قابل عرضه است

 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است

 درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RVGA LWN باکدفنی 990017006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 625.6 کیلوگرم
