شیر هیدرولیک موگ MOOG D662-4709 D02HYBW5NSX4-0

شیر سروو هیدرولیک موگ MOOG D662-4709 D02HYBW5NSX4-0

شیر سروو ولو D661-G سری A با بوش و قطعات الکترونیکی 24 ولتی یکپارچه ISO 4401 سایز 05

ویژگی‌ها و مزایای شیر سروو موگ MOOG D662-4709 D02HYBW5NSX4-0

عناصر طراحی انعطاف‌پذیر، شیر هیدرولیک موگ را برای کاربرد شما بهینه می‌کنند

شیرهای کنترل تناسبی سری D661-G....A یک طراحی دو مرحله‌ای هستند. حرکت قرقره‌ای مرحله اصلی توسط یک شیر پایلوت تک مرحله‌ای تولید می‌شود. شیرهای تناسبی دو مرحله‌ای عمدتاً زمانی استفاده می‌شوند که آستانه پایین و پاسخ دینامیکی خوب با سیگنال‌های کوچک مورد نیاز باشد. با ترکیب یک مرحله اول سریع، یک ناحیه محرک قرقره مناسب و قطعات الکترونیکی یکپارچه، می‌توان شیر تناسبی بهینه‌ای ارائه داد.

بالاترین قابلیت جریان برای کاربردهای سرعت بالا

شیرهای سری D661-G....A برند موگ moog بالاترین جریان را به ازای هر اندازه بدنه ارائه می‌دهند.

کاهش ناحیه محرک قرقره برای بهبود پاسخ دینامیکی شیرهای سری D661-G....A برند موگ با یک قرقره با قطر کاهش یافته برای دینامیک بالاتر شیر در دسترس هستند.

نسخه‌های ایمن در برابر خرابی برای موقعیت قرقره تعریف‌شده توسط کاربر در صورت قطع برق

نسخه‌های ایمن در برابر خرابی با کنترل مکانیکی و الکتریکی، موقعیت قرقره ایمن تعریف‌شده را توسط یک فنر و/یا یک شیر پاپت، و/یا با قطع منبع تغذیه هیدرولیک خارجی فراهم می‌کنند.

دینامیک بهبود یافته مرحله پایلوت ServoJet برای طراحی شیر هیدرولیک MOOG D662-4709 D02HYBW5NSX4-0  با دینامیک بالا

فرکانس طبیعی بالای مرحله پایلوت Servolet (500 هرتز) امکان دینامیک کلی بالاتر شیر را فراهم می‌کند.

قابلیت‌های شکل‌دهی جریان این ولو هیدرولیک MOOG D662-4709 D02HYBW5NSX4-0

پیکربندی‌های ویژه، مانند جریان‌های سهموی و بهره دوگانه، می‌توانند برای مشتریانی که به این قابلیت نیاز دارند، تولید شوند. برای اطلاع از موجودی با کارخانه تماس بگیرید.

پاسخ فرکانسی بهبود یافته برای عملکرد برتر سیستم کنترل

پاسخ فرکانسی بهبود یافته شیر مرحله پایلوت Servolet امکان افزایش بهره حلقه موقعیت قرقره را فراهم می‌کند. بهره I بالا، پاسخ استاتیک و دینامیکی عالی را فراهم می‌کند که در عملکرد برتر سیستم کنترل، بازیابی می‌شود.

بازیابی فشار بالای مرحله پایلوت ServoJet:registered: برای عملکرد قابل اعتماد

بازیابی فشار بالای مرحله پایلوت ServoJet:registered: (بیش از 80٪ OP در 100٪ سیگنال فرمان) نیروهای محرکه قرقره بالاتری را فراهم می‌کند و تکرارپذیری موقعیت قرقره را افزایش می‌دهد.

مقاومت بهبود یافته در برابر آلودگی، زمان از کار افتادگی را کاهش می‌دهد. شیرهای مرحله پایلوت ServoJet:registered: دارای لقی‌های داخلی بزرگتری هستند که آن را در برابر آلودگی مقاوم‌تر می‌کند. فیلتر مرحله پایلوت به دلیل افزایش اندازه فیلتر (ریزش اسمی 200 میکرومتر) تقریباً عمر نامحدودی دارد.

عملکرد سروو ولوهای کنترل جریان سری  D661-G...A برند moog ، شیرهای گاز برای کاربردهای دو، سه و چهار طرفه هستند. این شیرهای هیدرولیک کنترل ولو MOOG برای سیستم‌های کنترل موقعیت، سرعت، فشار یا نیرو الکتروهیدرولیکی، از جمله سیستم‌هایی با نیازهای پاسخگویی دینامیکی بالا، مناسب هستند.

اسپول مرحله اصلی توسط یک مرحله پایلوت لوله جت در یک حلقه بسته الکتریکی هدایت می‌شود.

قطعات الکترونیکی یکپارچه شیر، یک پیشرفت جدید با فناوری SMD است و به منبع تغذیه 24 ولت DC نیاز دارد.

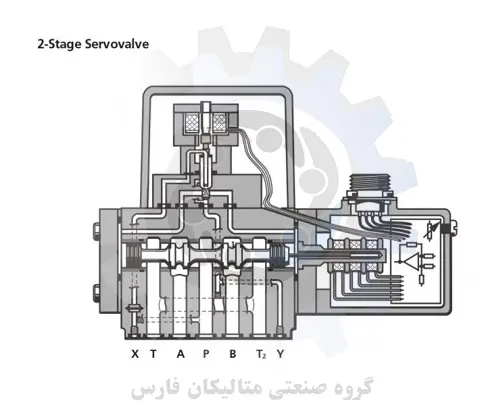

اصول عملکرد مرحله پایلوت ServoJet این شیر سروو هیدرولیک موگ MOOG D662-4709 D02HYBW5NSX4-0

مرحله پایلوت ServoJet:registered: عمدتاً از موتور گشتاوری، لوله جت و گیرنده تشکیل شده است. جریانی از طریق سیم‌پیچ، لوله جت را از حالت خنثی خارج می‌کند. این جابجایی همراه با شکل خاص نازل، یک جت سیال متمرکز را بیشتر به یک دهانه گیرنده نسبت به دهانه دیگر هدایت می‌کند. جت اکنون اختلاف فشاری در پورت‌های کنترل ایجاد می‌کند. این اختلاف فشار منجر به یک جریان پایلوت می‌شود که به نوبه خود باعث جابجایی قرقره می‌شود. تخلیه مرحله پایلوت از طریق ناحیه حلقوی اطراف نازل به مخزن انجام می‌شود.

یک سیگنال فرمان الکتریکی (نقطه تنظیم نرخ جریان) به تقویت‌کننده کنترل یکپارچه که طبقه پایلوت را هدایت می‌کند، اعمال می‌شود. بنابراین، سیستم سروولت منحرف‌شده، اختلاف فشاری در نواحی محرک اسپول ایجاد می‌کند و حرکت آن را تحت تأثیر قرار می‌دهد. مبدل موقعیت، که توسط یک نوسان‌ساز تغذیه می‌شود، موقعیت اسپول (مقدار واقعی، ولتاژ موقعیت) را اندازه‌گیری می‌کند. این مقدار واقعی توسط یک دمدولاتور یکسو شده و به تقویت‌کننده کنترل بازگردانده می‌شود و در آنجا با سیگنال فرمان مقایسه می‌شود. تقویت‌کننده کنترل، موتور گشتاور را تا زمانی که ولتاژ فرمان و ولتاژ بازخورد برابر شوند، هدایت می‌کند. بنابراین، موقعیت اسپول متناسب با سیگنال فرمان الکتریکی است.
