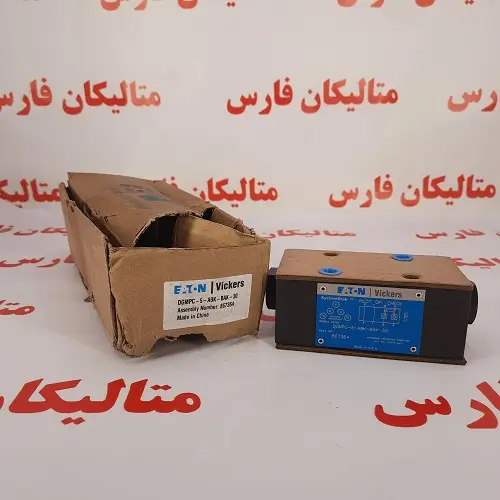

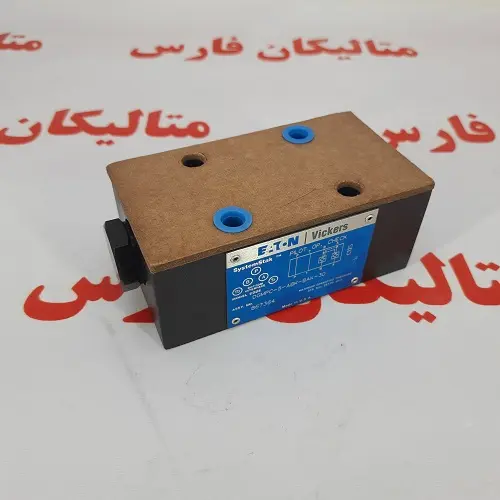

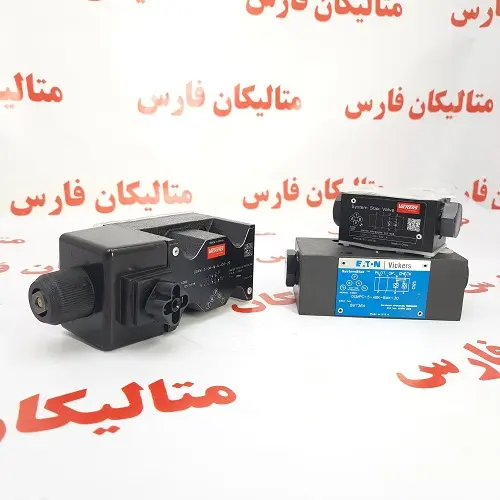

شیر هیدرولیک EATON VICKERS DGMPC-5-ABK-BAK-30

شرح کلی شیرهای Eaton SystemStak™

شیرهای مدولار سری SystemStak™ از برند Eaton امکان طراحی سیستم‌های هیدرولیک فشرده را فراهم می‌سازند؛ در این ساختار، شیرها به‌صورت لایه‌ای بین شیر فرمان و سطح نصب استاندارد قرار می‌گیرند. حذف لوله‌کشی‌های خارجی در این طراحی، نه‌تنها موجب بهبود پاسخ‌گویی سیستم می‌شود، بلکه از بروز ارتعاشات صوتی و نشتی‌های ناشی از آن نیز جلوگیری می‌کند.

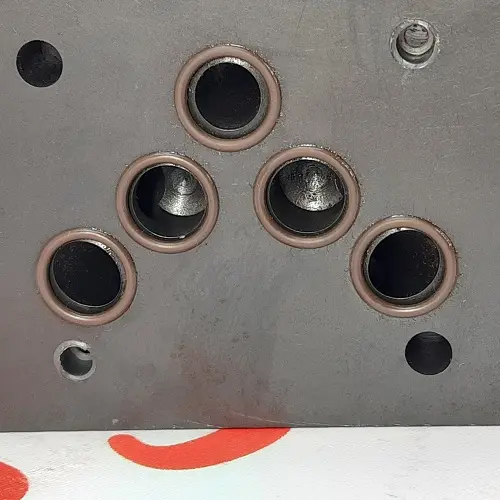

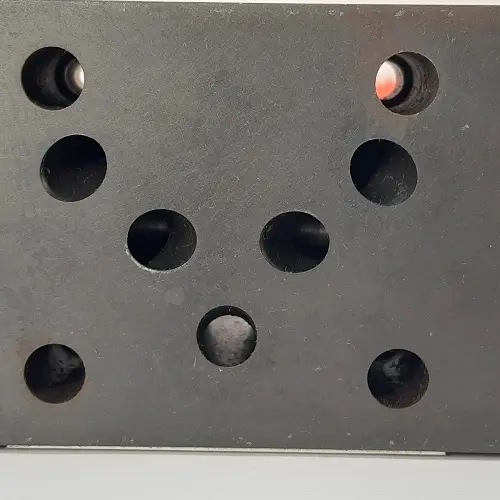

این شیرها با بهره‌گیری از طراحی اثبات‌شده، گزینه‌ای مناسب برای ایجاد مجموعه‌های کنترلی کوچک به‌ویژه در ترکیب با بلوک‌های چند‌منفذه هستند. سطح نصب با کد “5” در مدل‌های SystemStak مشخص شده و با شیرهای فرمان Eaton DG4S4 و سایر شیرهای دارای الگوی پورت استاندارد ISO 4401-05، NFPA-D05، ANSI/B93.7M سایز D05 یا CETOP-5 سازگار است.

هر واحد شیر در این مجموعه قابلیت پیکربندی برای انجام عملکردهای خاص مورد نیاز سیستم را دارد، که این انعطاف‌پذیری در طراحی، امکان تطبیق دقیق با الزامات فنی را فراهم می‌آورد.

---

شرح کلی شیرهای DGMPC

شیرهای مدل DGMPC به‌صورت تک‌طرفه یا دوطرفه طراحی شده‌اند. در نسخه‌های دوطرفه، عناصر چک مشابهی در مسیرهای پورت سیلندر “A” و “B” قرار گرفته‌اند. باز شدن پاپت‌های شیر چک توسط اسپول کنترلی مرکزی انجام می‌شود که بسته به فشار اعمال‌شده در هر پورت، به سمت یکی از مسیرها حرکت می‌کند.

در مدار برگشت، باز شدن شیر چک وابسته به فشار کاری مدار اصلی است. در صورتی که فشار خط پیلوت تخلیه شود، شیر در وضعیت بسته باقی می‌ماند. نسبت سطح اسپول پیلوت به نشیمن‌گاه شیر در مدل‌های استاندارد ۳ به ۱ و در مدل‌های دارای قابلیت دِکمپرِشن ۲۰ به ۱ است.

میزان فشار ترک‌خوردگی شیر چک (نقطه شروع باز شدن) در سه سطح ۱ بار (۱۵ psi)، ۲.۵ بار (۳۶ psi) و ۵ بار (۷۳ psi) قابل انتخاب است. لازم به ذکر است که فشار برگشتی در سمت خروجی یا جریان آزاد شیر چک پیلوت ممکن است مانع از باز شدن شیر در برخی شرایط شود، چرا که این فشار در برابر فشار پیلوت عمل می‌کند. در چنین مواردی، فشار مورد نیاز برای باز کردن پاپت دکمپرشن و شیر باید به‌صورت محاسباتی تعیین گردد.
