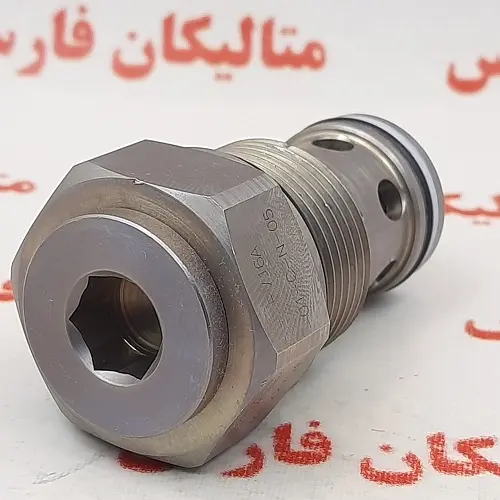

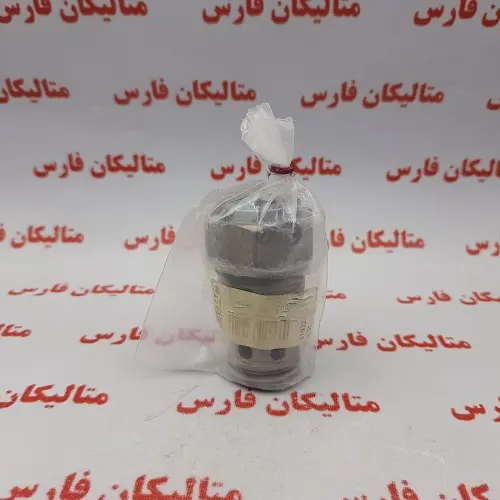

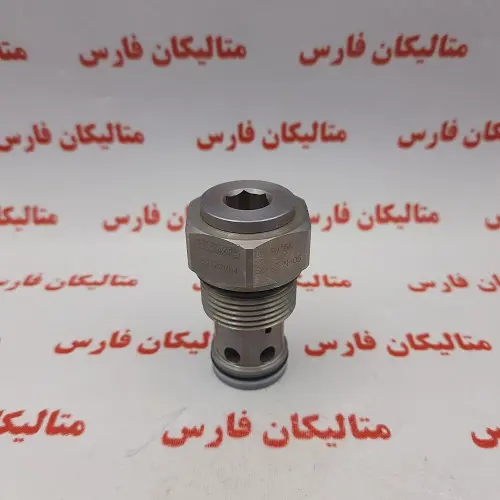

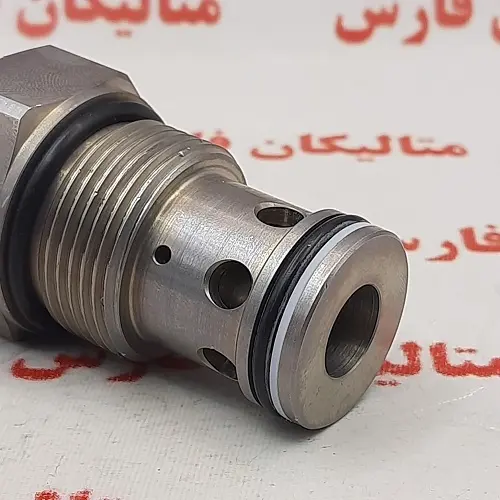

شیر هیدرولیک HYDAC مدل 39T22V04 (P16A01CN05)

شیر یک‌طرفه RV16A-01 از نوع پاپت با عملکرد مستقیم، در قالب کارتریج SAE-16 طراحی شده و قابلیت تحمل فشار تا ۳۵۰ بار را داراست. این شیر به‌طور خاص برای کنترل حرکت سیلندرهای تحت بار و جلوگیری از خزش ناخواسته در سیستم‌های هیدرولیک سنگین توسعه یافته است.

در شرایطی که جریان سیال متوقف باشد، فنر داخلی منقار مخروطی را در وضعیت بسته حفظ کرده و ارتباط بین ورودی و خروجی را قطع می‌کند. باز شدن شیر تنها زمانی اتفاق می‌افتد که فشار در ورودی از مجموع فشار خروجی و نیروی فنر بیشتر شود، که در این حالت مسیر عبور سیال برقرار می‌گردد.

پوشش خارجی با آبکاری روی-نیکل، مقاومت بالایی در برابر خوردگی و شرایط محیطی صنعتی فراهم می‌آورد، در حالی‌که اجزای داخلی نظیر منقار و نشیمن‌گاه با عملیات سخت‌کاری و سنگ‌زنی دقیق، دوام و عمر کاری بالایی را تضمین می‌کنند. مسیر عبور سیال نیز با بهره‌گیری از تحلیل دینامیک سیالات (CFD) بهینه‌سازی شده تا افت فشار به حداقل برسد و راندمان سیستم حفظ شود.

این شیر علاوه‌بر نقش ایمنی در کنترل حرکت سیلندر، قابلیت ایزوله‌سازی بخش‌هایی از مدار هیدرولیک را در زمان توقف یا خاموشی سیستم فراهم می‌کند. عملکرد پایدار در محدوده‌های مختلف جریان، آن را به گزینه‌ای قابل اعتماد برای کاربردهای صنعتی سنگین تبدیل کرده است.

مشخصات عملکردی و ساختاری

- طراحی این شیر به‌منظور جلوگیری از حرکت ناخواسته یا خزش سیلندرهای تحت بار صورت گرفته است، که نقش مهمی در ایمنی و پایداری سیستم‌های هیدرولیک ایفا می‌کند.
- از این شیر همچنین می‌توان برای ایزوله‌سازی بخش‌هایی از مدار هیدرولیک در زمان خاموشی یا توقف بهره‌برداری استفاده کرد.
- عملکرد پایدار در تمامی محدوده‌های جریان، حتی در شرایط متغیر، از نقاط قوت این مدل محسوب می‌شود.
- بدنه خارجی با پوشش روی-نیکل آبکاری شده است که مقاومت بالایی در برابر خوردگی و شرایط محیطی صنعتی فراهم می‌آورد.
- اجزای داخلی شیر شامل منقار و نشیمن‌گاه، تحت عملیات سخت‌کاری و سنگ‌زنی دقیق قرار گرفته‌اند تا حداقل سایش و حداکثر دوام را تضمین کنند.
- مسیر عبور سیال با بهره‌گیری از تحلیل CFD بهینه‌سازی شده و در نتیجه افت فشار در این شیر به حداقل رسیده است.

توضیح عملکرد فنی

شیر RV16A از نوع منقاری فنری با عملکرد مستقیم است. در حالت عدم عبور جریان، فنر داخلی منقار مخروطی را در وضعیت بسته نگه می‌دارد و ارتباط بین پورت‌های ۱ و ۲ قطع می‌شود. باز شدن شیر تنها زمانی رخ می‌دهد که فشار در ورودی (پورت ۱) از فشار خروجی (پورت ۲) و نیروی فنر بیشتر باشد، که در این حالت منقار از نشیمن‌گاه جدا شده و مسیر عبور سیال برقرار می‌گردد.
