شیر پالس زاویه راست Right Angle Pulse Valve مدل DCF_F هنگامی که شیر پالس زاویه راست نوع TG (اتصال رزوه داخلی) با چندین شیر متصل می شود، به منظور اطمینان از محکم بودن اتصال این شیر برقی xiechang، اطمینان از موقعیت دقیق رزوه پیچ دشوار است.

روش نصب قابل اجرا به این صورت است که لوله اگزوز مخزن هوا و شیر پالس با یک اتصال زنده مخصوص در جای خود وصل می شوند که می تواند موقعیت دقیق ارتفاع نصب هر شیر را تضمین کند. لوله اگزوز شیر پالس و لوله دمنده توسط یک گیره شلنگ هوا به هم متصل می شوند که می توان آن را در جهت افقی به جلو و عقب حرکت داد و نصب و نگهداری بسیار راحت است.

اصل کار شیر برقی زاویه از راست مدل DCF_F: لوله اگزوز شیر پالس و لوله دمنده توسط یک گیره شلنگ هوا به هم متصل می شوند که می توان آن را در جهت افقی به جلو و عقب حرکت داد و نصب و نگهداری بسیار راحت است. سیگنال الکتریکی را وارد کنید تا آرمیچر الکترومغناطیسی به داخل بکشد، سوراخ فشار را باز کنید، گاز فشار در حفره بالایی به سرعت تخلیه می شود، گاز فشار در حفره پایین دیافراگم را بلند می کند تا کانال باز شود، و دریچه پالس باز می شود.

سمپاشی هنگامی که سیگنال پالس الکتریکی ناپدید می شود، فنر سر پیلوت الکترومغناطیسی آرمیچر را بلافاصله تنظیم مجدد می کند تا سوراخ فشار را ببندد، فشار گاز در حفره بالایی و نیروی فنر باعث می شود دیافراگم کانال را ببندد و دریچه بسته می شود تا دمیدن متوقف شود. . سوراخ دریچه گاز روی هنگامی که آرمیچر برای کاهش فشار بالا می رود، دیافراگم نقش مهار جریان هوا را ایفا می کند. هنگامی که سوراخ کاهش فشار بسته می شود، گاز فشار به سرعت حفره بالایی را پر می کند، به طوری که دیافراگم کانال را می بندد و دریچه بسته می شود تا Blow را متوقف کند.

پارامترهای شیر پالس زاویه راست Right Angle Pulse Valve: مشخصات شیر پالس زاویه راست WATSON: شیر پالس مدل A B C D E F G شیر دیافراگمی WPS-CA/TG25 65 136 113 G1″ 27 22 96 شیر پالس WPS-CA/TG40 75 183 131 G1½″ 28 32 112 شیر برقی WPS-CA/TG50 100 206 180 G2 ″ 36 43 160 شیر دیافراگمی برقی WPS-CA/TG62 110 226 204 G2½″ 37 49 188 شیر برقی پالس WPS-CA/TG76 120 250 220 G3 ″ 38 59 200 پارامترهای فنی شیر پالس زاویه راست: فشار کاری 2~6bar محیط کار هوای تمیز ولتاژ کاری DC24V، AC220V/50Hz~AC240V/60Hz سطح حفاظت IP65 محیط کاربرد دمای دیافراگم -40 درجه سانتیگراد تا 120 درجه سانتیگراد، رطوبت نسبی هوا بیش از 85٪

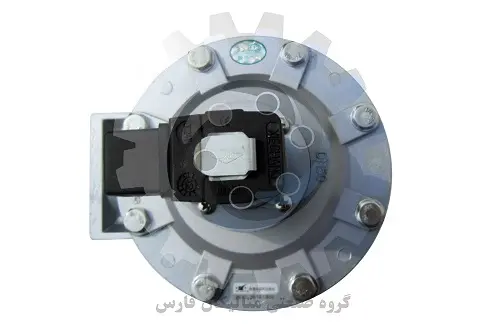

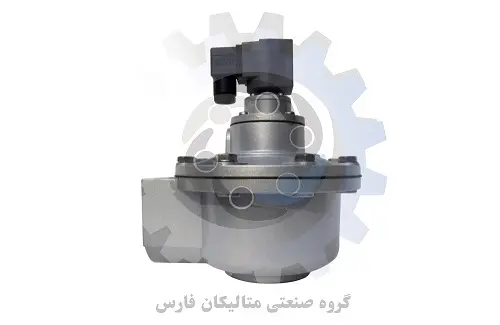

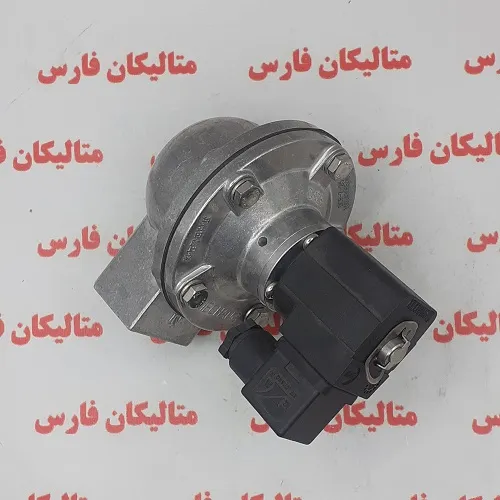

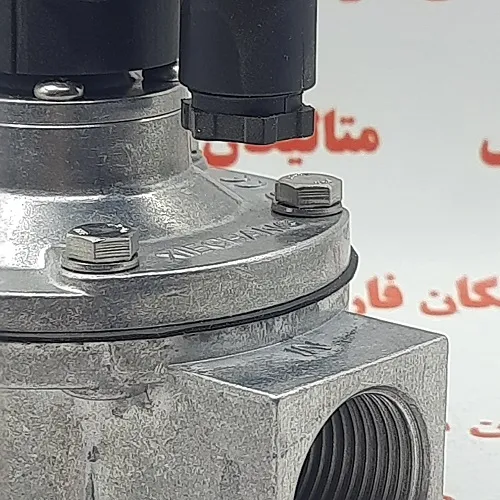

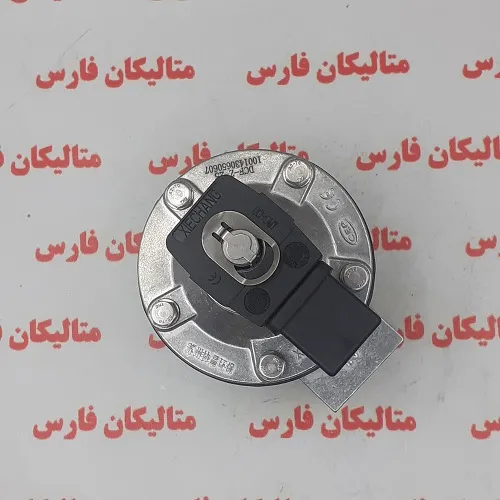

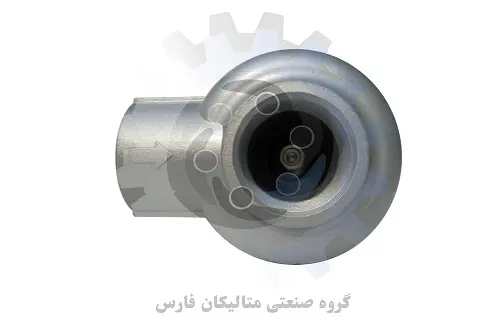

شیر پالس زاویه راست Right Angle Pulse Valve

هنگامی که شیر پالس زاویه راست نوع TG (اتصال رزوه داخلی) با چندین شیر متصل می شود، به منظور اطمینان از محکم بودن اتصال این شیر برقی xiechang، اطمینان از موقعیت دقیق رزوه پیچ دشوار است. روش نصب قابل اجرا به این صورت است که لوله اگزوز مخزن هوا و شیر پالس با یک اتصال زنده مخصوص در جای خود وصل می شوند که می تواند موقعیت دقیق ارتفاع نصب هر شیر را تضمین کند.

لوله اگزوز شیر پالس و لوله دمنده توسط یک گیره شلنگ هوا به هم متصل می شوند که می توان آن را در جهت افقی به جلو و عقب حرکت داد و نصب و نگهداری بسیار راحت است.

اصل کار شیر برقی زاویه از راست:

لوله اگزوز شیر پالس و لوله دمنده توسط یک گیره شلنگ هوا به هم متصل می شوند که می توان آن را در جهت افقی به جلو و عقب حرکت داد و نصب و نگهداری بسیار راحت است.

سیگنال الکتریکی را وارد کنید تا آرمیچر الکترومغناطیسی به داخل بکشد، سوراخ فشار را باز کنید، گاز فشار در حفره بالایی به سرعت تخلیه می شود، گاز فشار در حفره پایین دیافراگم را بلند می کند تا کانال باز شود، و دریچه پالس باز می شود. سمپاشی

هنگامی که سیگنال پالس الکتریکی ناپدید می شود، فنر سر پیلوت الکترومغناطیسی آرمیچر را بلافاصله تنظیم مجدد می کند تا سوراخ فشار را ببندد، فشار گاز در حفره بالایی و نیروی فنر باعث می شود دیافراگم کانال را ببندد و دریچه بسته می شود تا دمیدن متوقف شود. .

سوراخ دریچه گاز روی هنگامی که آرمیچر برای کاهش فشار بالا می رود، دیافراگم نقش مهار جریان هوا را ایفا می کند. هنگامی که سوراخ کاهش فشار بسته می شود، گاز فشار به سرعت حفره بالایی را پر می کند، به طوری که دیافراگم کانال را می بندد و دریچه بسته می شود تا Blow را متوقف کند.

پارامترهای شیر پالس زاویه راست Right Angle Pulse Valve:

مشخصات شیر پالس زاویه راست WATSON:

شیر پالس مدل A B C D E F G

شیر دیافراگمی WPS-CA/TG25 65 136 113 G1″ 27 22 96
شیر پالس WPS-CA/TG40 75 183 131 G1½″ 28 32 112
شیر برقی WPS-CA/TG50 100 206 180 G2 ″ 36 43 160
شیر دیافراگمی برقی WPS-CA/TG62 110 226 204 G2½″ 37 49 188
شیر برقی پالس WPS-CA/TG76 120 250 220 G3 ″ 38 59 200

شیر دیافراگی با برندهای زیر قابل عرضه می باشد:
1.شیر پالس ولو graco
2. شیر دیافراگی versa matic
3.شیر دیافراگمی goyen
4. شیر دیافراگمی bsk
5. پالس ولو wilden
6.شیر دیافراگمی way
7.شیر دیافراگمی یونیدی uni d
8.شیر دیافراگمی ALMATEC
9.شیر دیافراگمی ARO
10.شیر دیافراگمی YAMADA
11.شیر دیافراگمی SKYLINE
12.شیر دیافراگمی BLAGDON
13. شیر دیافراگمی پالس
14. شیر دیافراگمی METERING PUMPS
15. شیر دیافراگمی SANDPIPER
16. شیر دیافراگمی EMC
17.شیر دیافراگمیPSC
18.شیر دیافراگمی TORK
19.شیر دیافراگمی TERMIC
20.شیر دیافراگمی MECAIR

پارامترهای فنی شیر پالس زاویه راست:

فشار کاری 2~6bar

محیط کار هوای تمیز

ولتاژ کاری DC24V، AC220V/50Hz~AC240V/60Hz

سطح حفاظت IP65

محیط کاربرد دمای دیافراگم -40 درجه سانتیگراد تا 120 درجه سانتیگراد، رطوبت نسبی هوا بیش از 85٪

به منظور دیدن مجموعه‌ای گسترده‌تر از محصولات، لطفاً به پیوند زیر مراجعه فرمایید.

https://metalicanfars.com/%D8%AF%DB%8C%D8%A7%D9%81%D8%B1%D8%A7%DA%AF%D9%85-%D8%B4%DB%8C%D8%B1-%D8%A8%D8%B1%D9%82%DB%8C/c1
