متالیکان فارس | شیر کارتریج هیدرولیک sun مدل CXID XCN

شیر‌های چک با جریان آزاد و کنار به دماغه اجزای مدار روشن/خاموش هستند که جریان آزاد را از ورودی (درگاه 2) به خروجی (درگاه 1) می‌دهند و جریان را در جهت مخالف مسدود می‌کنند.

شیرهای چک دو پورت برای یک اندازه قاب مشخص، حفره یکسانی دارند، با این حال، توجه زیادی داشته باشید زیرا مسیرهای جریان ممکن است در جهت مخالف باشند.

این شیرهای چک برای مدارهای موجود که در آن حفاری منیفولد نادرست است، محافظ مدار محسوب می شوند. ظرفیت شیرهای چک دو پورت کنار به دماغه (درگاه 2 تا درگاه 1) تقریبا 30 درصد کمتر از مدل های ترجیحی با مسیر جریان دماغه به طرف (درگاه 1 تا درگاه 2) است.

شیرهای چک نرخ نشتی بسیار کم را با حداکثر نشتی کمتر از 1 قطره در دقیقه (0.07 سی سی در دقیقه) ارائه می دهند.

5000 psi (350 بار) در پورت های 1 و 2 را می پذیرد.

کارتریج های پیکربندی شده با آب بند EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بند آسیب می رساند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

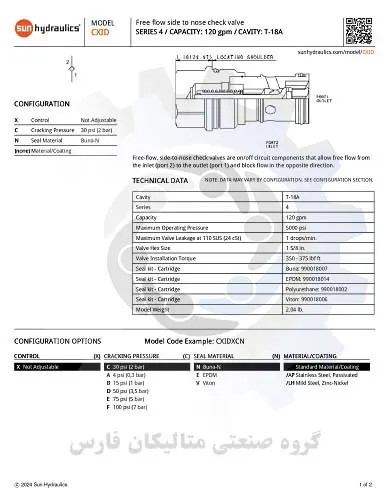

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CXID XCN

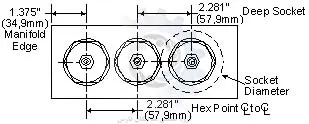

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CXID XCN براساس کد فنی حفره T-18A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 350 - 375 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل CXID XCN سایز 1 5/8 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل CXID XCN سایز M48 می باشد.

این شیر کارتریج مدل CXID XCN ظرفیت 120 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 5/8 اینچ می باشد.
وزن کلی شیر کارتریج سان مدل CXID XCN برابر با 2.04 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری چهار این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CXID XCN با کدفنی بونا: 990018007 قابل عرضه است.
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990018002 قابل تامین است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CXID XCN باکدفنی 990018006 قابل ارائه است.

وزن : 938.4 کیلوگرم

شیر کارتریج هیدرولیک sun مدل CXID XCN
