این یک المنت سوئیچینگ پاپت متعادل و معمولاً بسته است. فشار پایلوت در پورت ۳، شیر را به حالت باز تغییر میدهد.
ساختار متعادل منحصر به فرد، سوئیچینگ قابل پیشبینی با ۵۰۰۰ psi (۳۵۰ بار) در هر دو پورت ۱ و ۲ را فراهم میکند، در حالی که تخلیه خارجی باز است و حداقل فشار پایلوت ۳۰۰ psi (۲۰ بار) است.
پورت ۱ و پورت ۲ کاملاً از پورت ۳ و پورت ۴ آببندی شدهاند. پورتهای ۳ و ۴ به طور مثبت آببندی شدهاند.
هرگونه فشار برگشتی در پورت تخلیه مستقیماً به فشار پایلوت مورد نیاز برای عملکرد مطمئن اضافه میشود.
میزان نشتی بین پورت ۱ و پورت ۲ بسیار کم است، معمولاً کمتر از ۱۰ قطره در دقیقه در ۵۰۰۰ psi (۰.۷ سیسی در دقیقه در ۳۵۰ بار).
وقتی فشار پایلوت به زیر ۱۴۵ psi (۱۰ بار) برسد، شیر کنترل فشار دوباره بسته میشود.
کارتریجهای پیکربندی شده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات فسفات استر هستند. قرار گرفتن در معرض مایعات، گریسها و روانکنندههای نفتی به آببندها آسیب میرساند.
این شیرهای کاهش فشار از نظر هیدرولیکی بین پورت ۱ و پورت ۲ متعادل هستند.
تمام پورتها ۵۰۰۰ psi (۳۵۰ بار) را میپذیرند.
دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

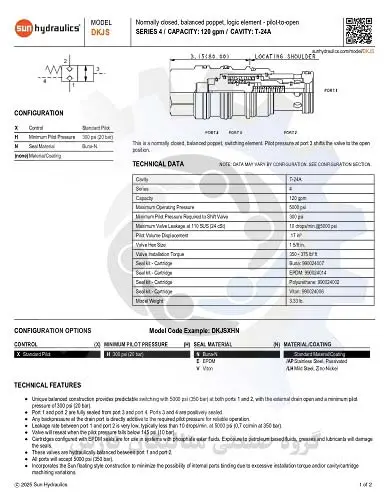

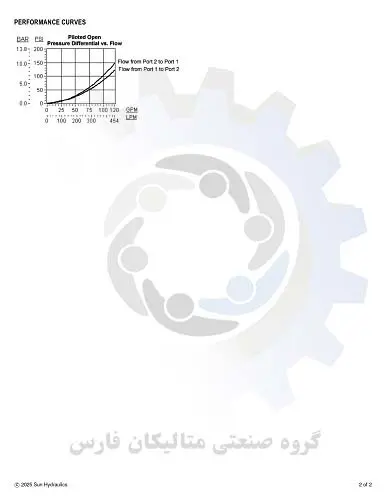

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل dkjs xhn

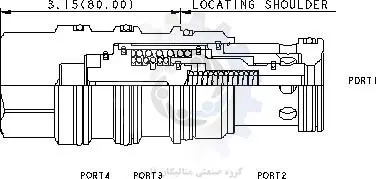

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل dkjs xhn براساس کد فنی حفره T-24A می باشد که برابر با

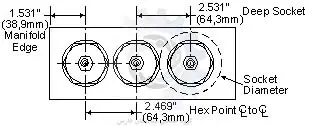

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 350 - 375 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل dkjs xhn سایز 1 5/8 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل dkjs xhn سایز M48 می باشد.
- این شیر کارتریج مدل dkjs xhn ظرفیت 120 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۱ ۵/۸ اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل dkjs xhn برابر با ۳.۳۳ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری چهار این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۲۴۰۰۲ قابل تامین است.
