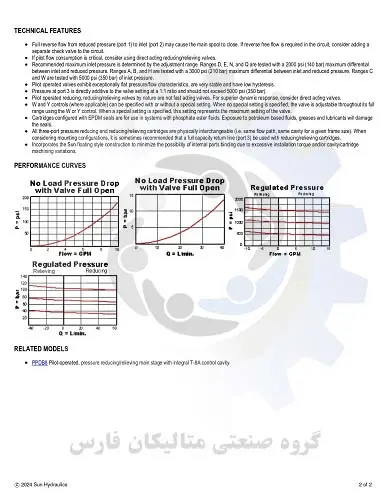

ویژگی های فنی شیر کارتریج sun hydraulic مدل PPDB-LBN

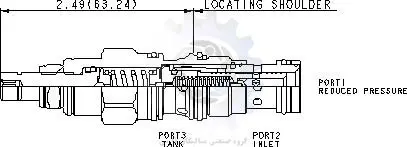

شیرهای کاهنده/تخلیه کننده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به یک فشار کاهش یافته ثابت در درگاه 1، با عملکرد تخلیه کامل جریان از پورت 1 تا مخزن (درگاه 3) کاهش می دهند.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

اگر مصرف جریان پایلوت حیاتی است، ولو هیدرولیکی سان استفاده از شیرهای کاهش/تخلیه کننده مستقیم را در نظر بگیرید.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B، و H با حداکثر اختلاف psi 3000 (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

شیرهای آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.

فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

شیر های کاهنده، کاهنده/تخلیه کننده که توسط پایلوت کار می کنند طبیعتاً شیر های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیرهای کاهش فشار sun در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

شیر هیدرولیک سان SUN با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

تمام کارتریج‌های کاهش‌دهنده و کاهش‌دهنده/تخلیه کننده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های ولو سان کاهنده/تخلیه کننده استفاده شود.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

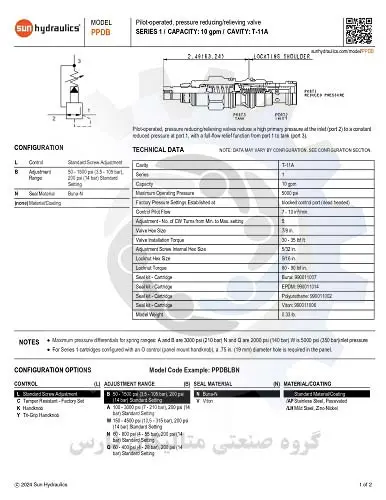

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل PPDB-LBN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل PPDB-LBN براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل PPDB-LBN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل PPDB-LBN سایز M20 می باشد

این شیر کارتریج مدل PPDB-LBN ظرفیت 10 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل برابر با 0.33 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 151.8 کیلوگرم

شیر کارتریج sun hydraulic مدل PPDB-LBN
