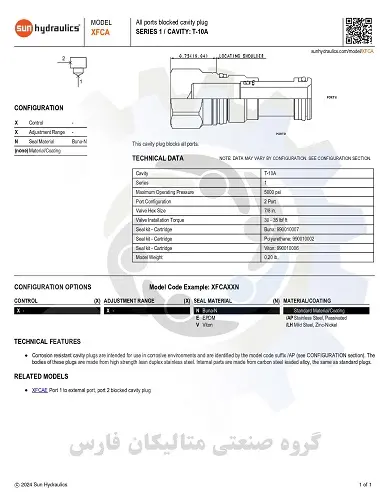

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل XFCA XXN

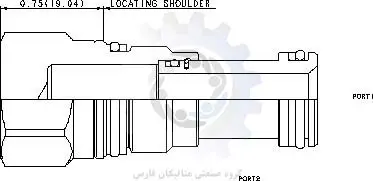

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل XFCA XXN براساس کد فنی حفره T-10A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل XFCA XXN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل XFCA XXN سایز M20 می باشد
-
6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل XFCA XXN برابر با 0.20 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل XFCA XXN با کدفنی بونا: 990010007 قابل عرضه است
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل XFCA XXN باکدفنی 990010006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 92 کیلوگرم
