ویژگی های فنی فشارشکن sun hydraulic مدل CBGG-LJN

شیرهای ضد تعادل با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر هیدرولیک سان SUN چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده با نرخ تعیین شده توسط نسبت پیلوت.

از نام های دیگر شیر کنترل فشار Sun hydraulic مدل CBGG-LJN می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

کانتربالانس sun hydraulic تنظیم کامل در جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.

فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.

هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن مجدد شود.

کارتریج های پیکربندی شده سان با کیتEPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک نصب کرد تا محافظت بیشتر و سفتی بهتر در مدار داشته باشد.

دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.

کارتریج SUN hydraulicمدل CBGG-LJN بین تمام پورت ها آب بندی مثبت دارد.

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

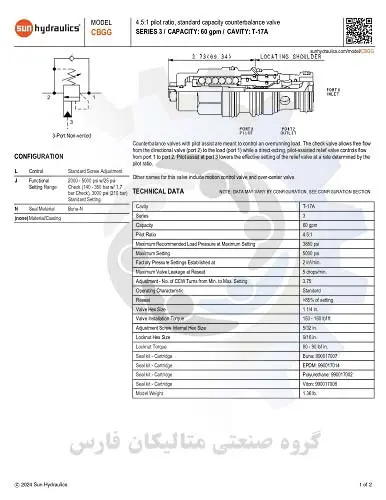

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBGG-LJN

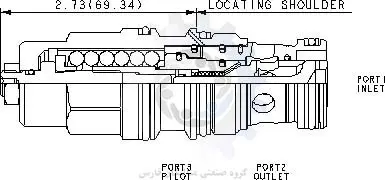

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBGG-LJN براساس کد فنی حفره T-17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBGG-LJN سایز 1 1/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBGG-LJN سایز M36 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
این شیر کارتریج مدل CBGG-LJN ظرفیت 60 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 4.5:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3850 psi می باشد.

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل برابر با 1.36 پوند می باشد.

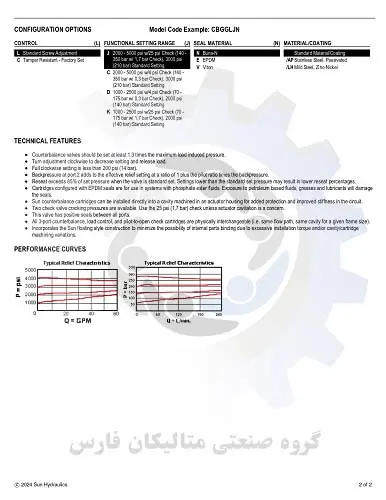

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 625.6 کیلوگرم
