متالیکان فارس | فشارشکن sun hydraulic مدل DCCC XXN

کارتریج های جهت دارولو هیدرولیکی سان سه حالته و 4 جهته شیر های جهت دار 6 پورت فنری هستند که می توانند از بین گزینه های قرقره ای پیکربندی شوند. پورت منبع تغذیه پورت 3 است و تمام پورت ها 5000 psi (350 بار) را می پذیرند. ظرفیت این شیرهای پیلوت به شیفت به نوع قرقره مشخص شده بستگی دارد.

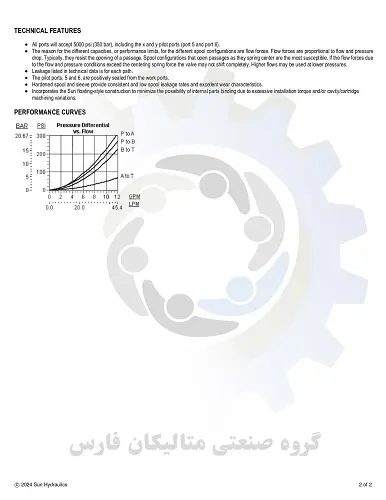

همه پورت ها 5000 psi (350 بار) را می پذیرند، از جمله پورت های x و y pilot (پورت 5 و پورت 6).

دلیل ظرفیت‌های مختلف یا محدودیت‌های عملکردی برای پیکربندی‌های مختلف قرقره، نیروهای جریان هستند. نیروهای جریان متناسب با جریان و افت فشار هستند. فشارشکن sun hydraulic به طور معمول، آنها در برابر باز شدن یک گذرگاه مقاومت می کنند. پیکربندی های قرقره ای که معابر را در مرکز فنر باز می کنند، حساس ترین هستند. اگر نیروهای جریان ناشی از شرایط جریان و فشار از نیروی فنر مرکزی فراتر رود، شیر ممکن است به طور کامل جابجا نشود. جریان های بالاتر ممکن است در فشارهای پایین تر استفاده شوند.

نشتی ذکر شده در داده های فنی برای هر مسیر است.

پورت های پایلوت 5 و 6 به طور مثبت از درگاه های کاری کیت شده اند.

قرقره و آستین سخت شده نرخ نشت قرقره ثابت و کم و ویژگی های سایش عالی را ارائه می دهد.

شیر هیدرولیک سان SUN دارای ساختاری به سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

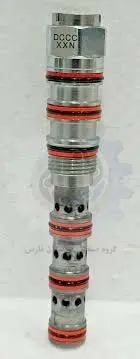

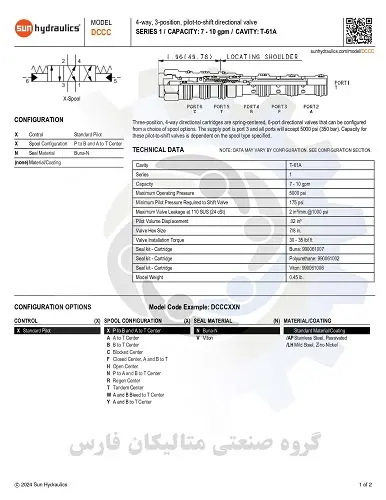

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DCCC XXN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DCCC XXN براساس کد فنی حفره T-61A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل DCCC XXN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DCCC XXN سایز M20 می باشد

این شیر کارتریج مدل DCCC XXN ظرفیت 7 - 10 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل DCCC XXN برابر با 0.45 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DCCC XXN با کدفنی بونا: 990061007 قابل عرضه است

درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990061002 قابل تامین است

درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DCCC XXN باکدفنی 990061006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 207 کیلوگرم

فشارشکن sun hydraulic مدل DCCC XXN
