متالیکان فارس | لاجیک ولو مدل CACA LHN

شیر‌های تعادلی با تهویه هوا با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر از نظر جوی مرجع است.

از نام های دیگر این شیر کاهنده فشار می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

تنظیم کامل در جهت عقربه های ساعت 200 psi (14 بار) است.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

این شیر سان هیدرولیک بین تمام پورت ها آب بندی مثبت دارد.

در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.

شیر‌های سه درگاهی از نظر جوی مرجع هستند و برای مدارهای موجود با استفاده از شیر‌های بدون تهویه، حل‌کننده مشکل هستند. با گذشت زمان، شیر های دارای تهویه ممکن است به بیرون نشت کنند یا اجازه دهند رطوبت به محفظه فنر وارد شود. شیرهای تعادلی چهار پورت برای کاربردهای جدید توصیه می شود.

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

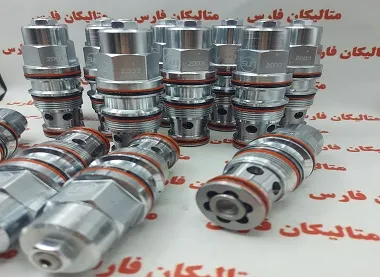

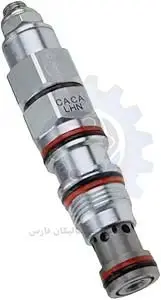

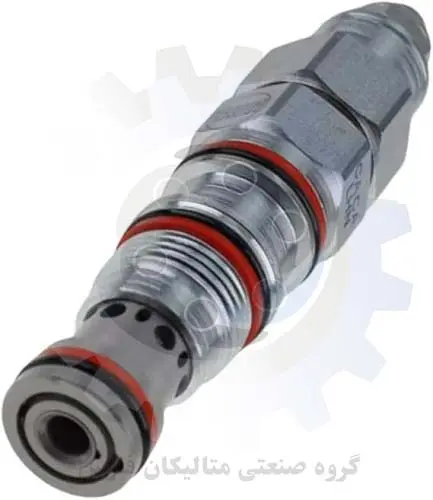

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CACA LHN

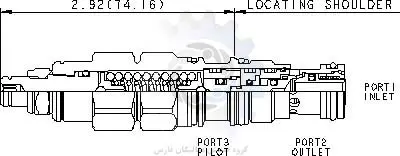

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CACA LHN براساس کد فنی حفره T-11A می باشد که برابر با :

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل CACA LHN سایز 7/8 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل CACA LHN سایز M20 می باشد.

2.این شیر کارتریج مدل CACA LHN ظرفیت 15 گالن بر دقیقه می باشد.

3. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3075 psi می باشد.

5. همچنین حداکثر فشار تنظیم 4000 psi برای این شیر کارتریجی هیدرولیک می باشد.

6. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

7. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

8. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 40 psi می باشد.

9 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

10 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

11 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

12 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

13 . وزن کلی شیر کارتریج سان مدل CACA LHN برابر با 0.44 پوند می باشد.

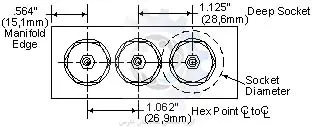

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

1 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CACA LHN با کدفنی بونا: 990211007 قابل عرضه است.

2 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CACA LHN باکدفنی 990211006 قابل ارائه است.

وزن : 202.4 کیلوگرم

لاجیک ولو مدل CACA LHN
