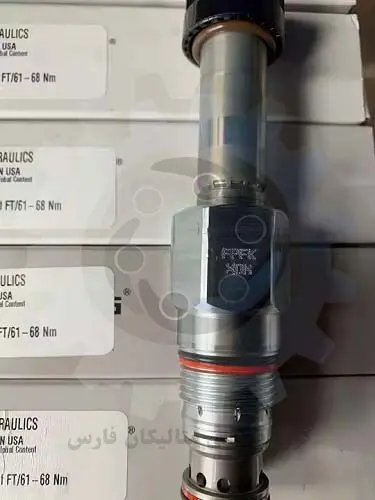

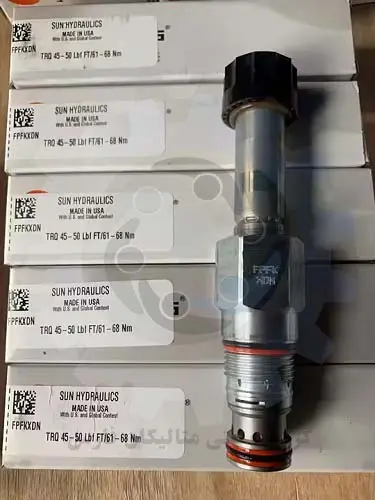

لاجیک ولو مدل FPFK XDN

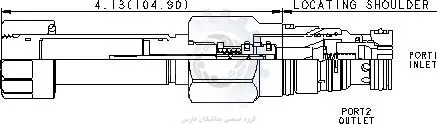

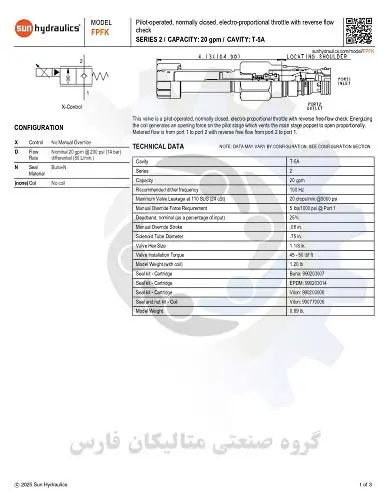

این شیر سان هیدرولیک یک شیر گاز الکترو-پروپرانشنال با عملکرد پیلوت، معمولاً بسته و با قابلیت کنترل جریان آزاد معکوس است. فعال کردن سیم‌پیچ، نیروی بازکننده‌ای را روی طبقه پیلوت ایجاد می‌کند که باعث می‌شود شیر اصلی طبقه به طور متناسب باز شود. جریان اندازه‌گیری شده از پورت ۱ به پورت ۲ و جریان آزاد معکوس از پورت ۲ به پورت ۱ است.

قادر به کار با فشارهایی تا ۵۰۰۰ psi (۳۵۰ بار) است.

سیم‌پیچ‌ها با سایر شیرهای سولنوئیدی با جریان کامل سان قابل تعویض هستند و می‌توانند در هر دو جهت روی لوله نصب شوند.

این کارتریج چندین گزینه لغو دستی دارد، از جمله عدم لغو دستی. به پیکربندی گزینه مراجعه کنید.

برای عملکرد بهینه، باید از یک تقویت‌کننده با حسگر جریان و دیتر قابل تنظیم استفاده شود. دیتر باید بین ۱۰۰ تا ۲۵۰ هرتز قابل تنظیم باشد.

گزینه لغو لحظه‌ای/پیچشی "E" به اپراتور اجازه می‌دهد تا با چرخاندن ۹۰ درجه‌ای لغو دستی در جهت عقربه‌های ساعت، شیر  کاهش فشار را تغییر دهد.

کارتریج‌های پیکربندی‌شده با آب‌بندهای EPDM برای استفاده در سیستم‌هایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریس‌ها و روان‌کننده‌های نفتی به آب‌بندها آسیب می‌رساند.

ظرفیت‌های دارای اختلاف جریان اسمی 200 psi (14 بار) و حداکثر جریان نامی سیم‌پیچ.

حداکثر باند مرده (به عنوان درصدی از فرمان)

B

نرخ جریان = 28%

D

نرخ جریان = 32%

حداکثر هیسترزیس در 200 psid (14 بار)

B

نرخ جریان = 2.2 gpm (9 لیتر در دقیقه)

D

نرخ جریان = 5.2 gpm (20 لیتر در دقیقه)

حداقل ظرفیت در 1000 psid (70 بار)

B

نرخ جریان = 25 gpm (94 لیتر در دقیقه)

D

نرخ جریان = 49 gpm (185 لیتر در دقیقه)

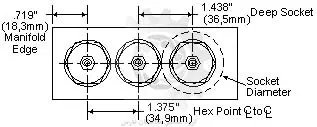

بسته به نیازهای مدار، هنگام استفاده از FPFK با جبران‌کننده خارجی، ممکن است به یک بررسی جریان آزاد معکوس با دور زدن جبران‌کننده نیاز باشد. شامل ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.
