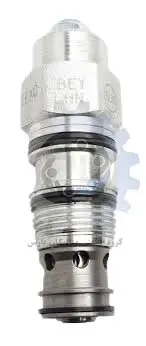

لاجیک کانتربالانس ولو sun hydraulic مدل CBEY-LHN
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی لاجیک کانتربالانس ولو sun hydraulic مدل CBEY-LHN شیر کانتربالانس با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر...

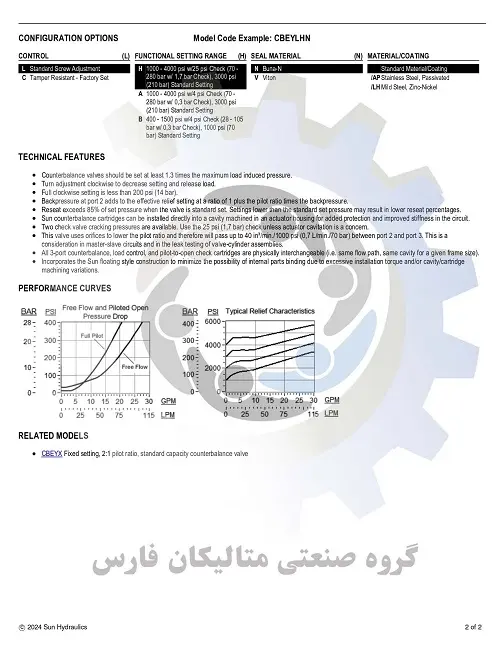

ویژگی های فنی لاجیک کانتربالانس ولو sun hydraulic مدل CBEY-LHN
شیر کانتربالانس با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.
از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.
فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.
هنگامی که شیر استاندارد تنظیم شده باشد، کارتریج sun hydraulic قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
کانتر بالانس هیدرولیک سان را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.
این شیر ولو هیدرولیکی سان از سوراخهایی برای کاهش نسبت پیلوت استفاده میکند و بنابراین تا 40 اینچ در دقیقه/1000 psi (0,7 لیتر در دقیقه/70 بار) بین پورت 2 و پورت 3 عبور میکند. این مورد در master-slave مورد توجه است مدارها و در تست نشتی مجموعه های سوپاپ-سیلندر.
همه کارتریجهای 3 پورت تعادل، کنترل بار، و کارتریجهای چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

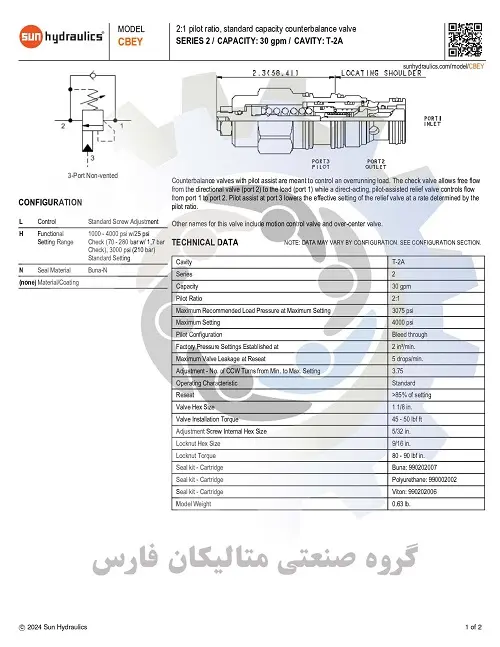

مشخصات تکنیکی لاجیک کانتربالانس ولو sun hydraulic مدل CBEY-LHN

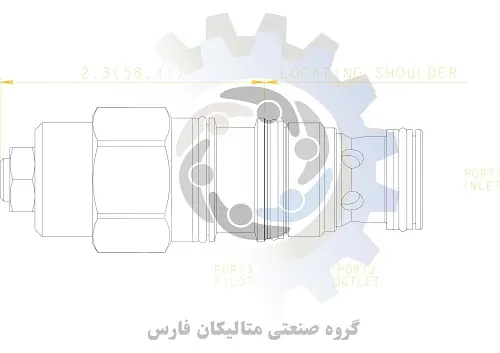

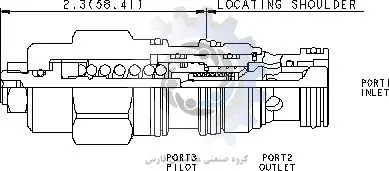

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBEY-LHN براساس کد فنی حفره T-2A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CBEY-LHN سایز 1 1/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CBEY-LHN سایز 1"-14 UNS می باشد
- این شیر کارتریج مدل CBEY-LHN ظرفیت 30 گالن بر دقیقه می باشد
4. نسبت تنظیمی این لاجیک کانتربالانس برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 2:1 می باشد.
5. حداکثر فشار بار توصیه شده برای شیر کنترل فشار Sun hydraulic مدل CBEY-LHN در حداکثر تنظیم برابر با 3075 psi می باشد.
6. همچنین حداکثر فشار تنظیم 4000 psi برای کارتریج SUN hydraulicمدل CBEY-LHN می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش کارتریج ولو هیدرولیک sun hydraulicمدل CBEY-LHN 1 1/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.63 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBEY-LHN با کدفنی بونا: 990202007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990002002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBEY-LHN باکدفنی 990202006 قابل ارائه است.
- اطلاعات فنی نصب لاجیک کانتربالانس ولو sun hydraulic مدل CBEY-LHN بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
