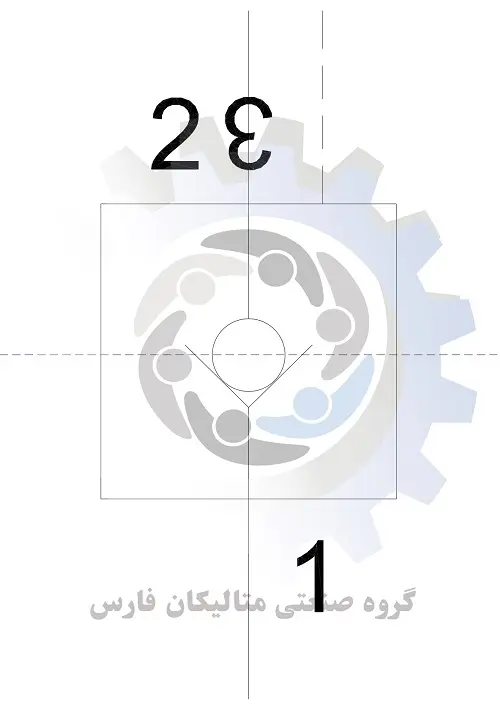

ولو هیدرولیکی سان یک کارتریج چک بسته با بایاس فنری است که دارای نسبت پیلوت 1.8:1 است. این شیر جریان را از پورت 1 به پورت 2 می دهد و جریان معکوس را مسدود می کند. فشار در پورت پیلوت با فشار در پورت 1 در نسبت 1.8:1 مخالف است. این شیر هیدرولیک سان SUN بیشتر در مدارهای بازسازی استفاده می شود.

• حداقل فاصله بین قرقره و آستین و یک سیل کیت روی قطر پیستون پیلوت به طور قابل توجهی پتانسیل لجن شدن را کاهش می دهد.

• نسبت اسمی پیلوت 1.8:1 است. این بدان معناست که فشار 1000 psi (70 بار) در درگاه پیلوت، یک شیر را در برابر فشار 1800 psi (125 بار) در پورت 1 می‌بندد. هرگونه پوسیدگی یا کاهش فشار پایلوت می‌تواند به شیر اجازه باز شدن را بدهد، حتی اگر این یک زوال یا از دست دادن لحظه ای است.

• فشارشکن sun hydraulic فشار در ناحیه پورت 2 مستقیماً با فشار پیلوت مخالف است.

• جریان معکوس از طریق شیر SUN هیدرولیک از پورت 2 به پورت 1 تحت هیچ شرایطی امکان پذیر نیست.

• با فشارهای مساوی در همه پورت ها شیر بسته است.

• در ابتدا CO*A ها سیل کیت مثبت روی پیستون های پیلوت نداشتند و CO*B ها داشتند. اکنون CO*Aها بطور مثبت آب بندی شده اند و 2 سوپاپ از نظر مکانیکی یکسان هستند. CO*Aها به آسانی در دسترس هستند و هزینه کمتری دارند.

• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• شیرهای کارتریج سان هیدرولیک مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP یا /LH مشخص می شوند (به بخش CONFIGURATION مراجعه کنید).

• دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CODA-XAN

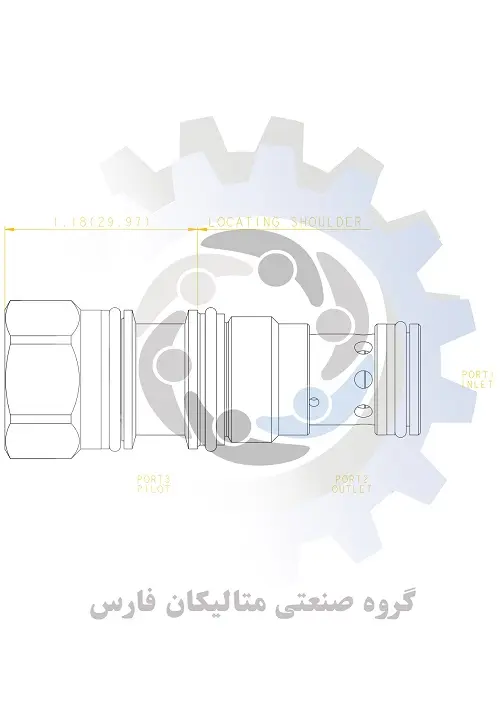

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CODA-XAN براساس کد فنی حفره T11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 – 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CODA-XAN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CODA-XAN سایز M20می باشد

این شیر کارتریج مدل CODA-XAN ظرفیت 20 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 1.8:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

8 . وزن کلی شیر کارتریج سان مدل برابر با 0.28 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CODA-XAN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

9 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CODA-XAN با کدفنی بونا: 990011007 قابل عرضه است

10. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

11 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CODA-XAN باکدفنی 990011006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 128.8 کیلوگرم

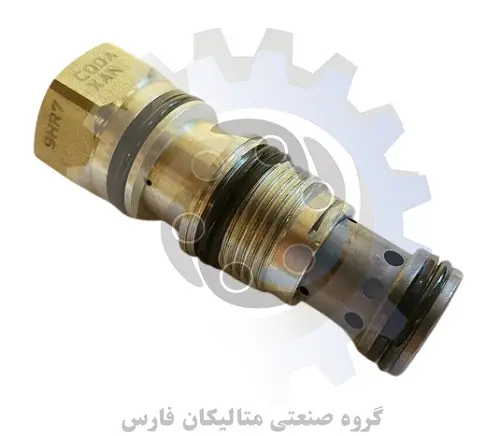

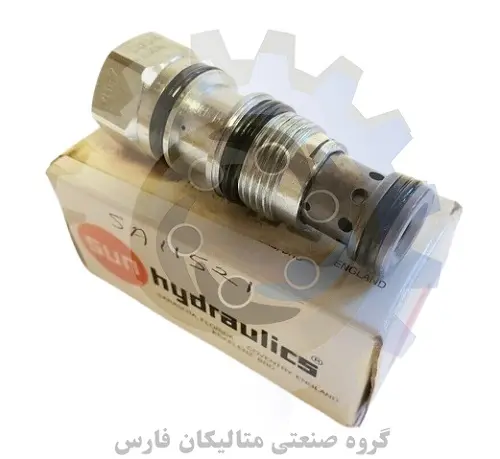

ولو هیدرولیکی سان مدل CODA-XAN
