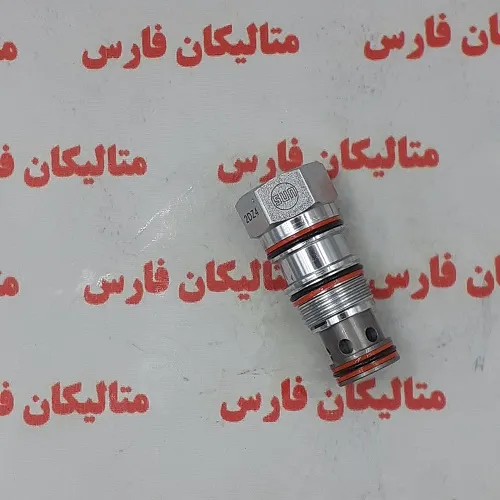

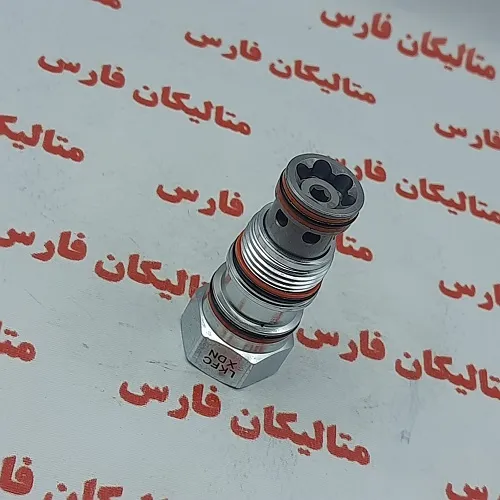

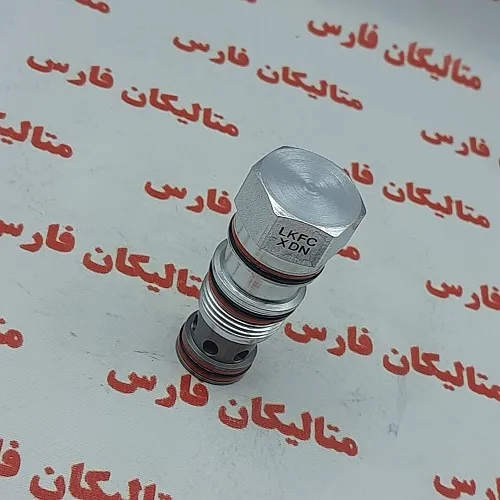

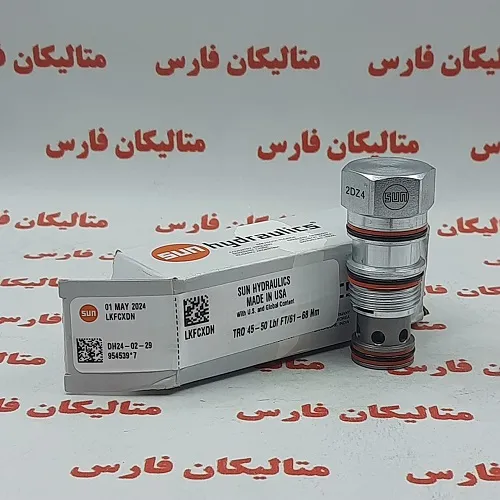

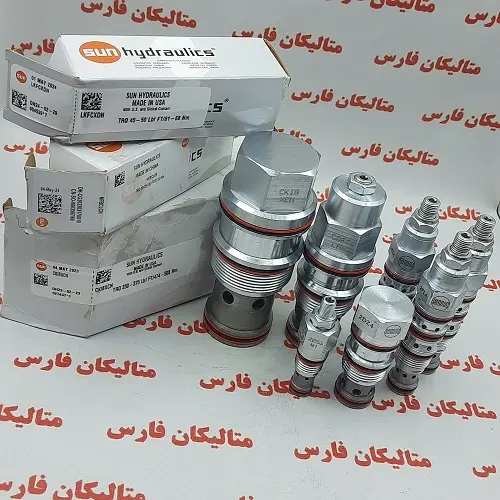

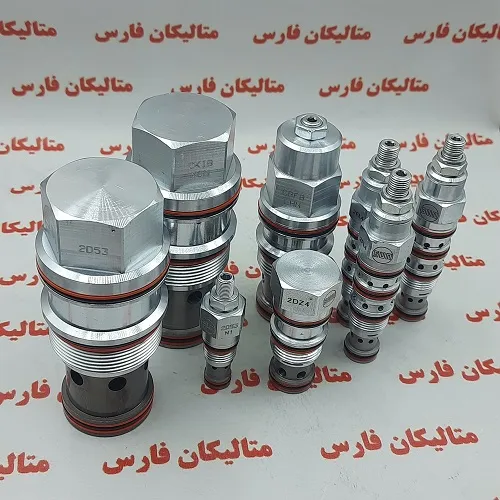

ویژگی های فنی ولو هیدرولیکی سان مدل LKFC-XDN
این سوپاپهای منطقی نامتعادل، المنت سوئیچینگ دو طرفه هستند که بهصورت فنری بسته میشوند. فشار در هر یک از درگاههای کاری 1 یا 2، شیر را بیشتر به موقعیت بسته سوق میدهد در حالی که فشار در پورت 3 تمایل به باز کردن آن دارد. نیروی ایجاد شده در پورت 3 باید بیشتر از مجموع نیروهای وارد شده در پورت 1 و پورت 2 به اضافه نیروی فنر برای باز شدن شیر باشد. توجه: مساحت پایلوت (پورت 3) 1.8 برابر مساحت پورت 1 و 2.25 برابر مساحت در پورت 2 است.
شیر کنترل فشار Sun hydraulic مدل LKFC-XDN دارای کیت مثبت بین پورت 2 و ناحیه پیلوت هستند.
کارتریج های ولو سان پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.
از آنجایی که کارتریج SUN hydraulicمدل LKFC-XDN نامتعادل هستند، عملکرد به فشار بستگی دارد. باز و بسته شدن پاپت توابع تعادل نیرو در سه ناحیه است: پورت 1 = 100٪، پورت 2 = 80٪، و منطقه پیلوت = 180٪.
کارتریج ولو هیدرولیک sun hydraulicمدل LKFC-XDN در تمام پورت ها پاسخگوی فشار هستند، بنابراین ضروری است که تمام جنبه های عملکرد سیستم در یک چرخه کامل در نظر گرفته شود. تغییرات فشار در هر پورت ممکن است باعث شود سوپاپ از حالت بسته به حالت باز تغییر کند یا برعکس. تمام تغییرات فشار ممکن در مدار کامل باید در نظر گرفته شود تا طراحی سیستم ایمن و کاربردی تضمین شود.
تمام پورت ها 5000 psi (350 بار) را می پذیرند.
شیر های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.
کانتربالانس سان دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل LKFC-XDN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل LKFC-XDN براساس کد فنی حفره T-2A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل LKFC-XDN سایز 1 1/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل LKFC-XDN سایز 1"-14 UNS می باشد
- این شیر کارتریج مدل LKFC-XDN ظرفیت 30 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 0.51 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 234.6 کیلوگرم
