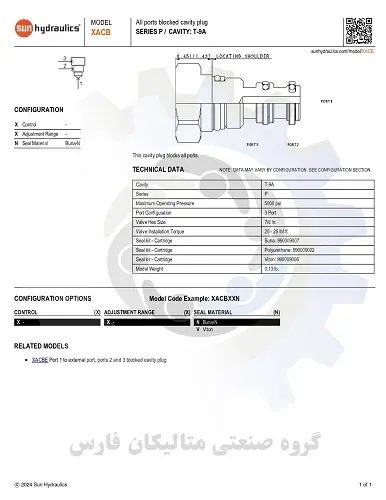

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل XACB XXN

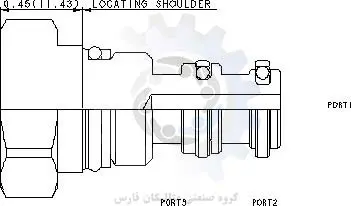

	- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل XACB XXN براساس کد فنی حفره T-9A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25  پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل XACB XXN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل XACB XXN سایز M16 می باشد
	-

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل XACB XXN برابر با 0.13 پوند می باشد.




                        اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری P این شرکت می باشد.


سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل XACB XXN با کدفنی بونا: 990009007 قابل عرضه است
 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990009002 قابل تامین است
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل XACB XXN باکدفنی 990009006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14


                        متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 59.8 کیلوگرم
