ولو هیدرولیکی سان مدل XGCA XXN
این پلاگین حفره تمام پورت ها را مسدود می کند.
ولو هیدرولیکی سان شاخه های حفره مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP شناسایی می شوند (به بخش CONFIGURATION مراجعه کنید). بدنه این شمع ها از فولاد ضد زنگ دوبلکس با استحکام بالا ساخته شده است. کارتریج ولو سان قطعات داخلی از آلیاژ سرب فولاد کربنی مانند شمع های استاندارد ساخته شده اند.

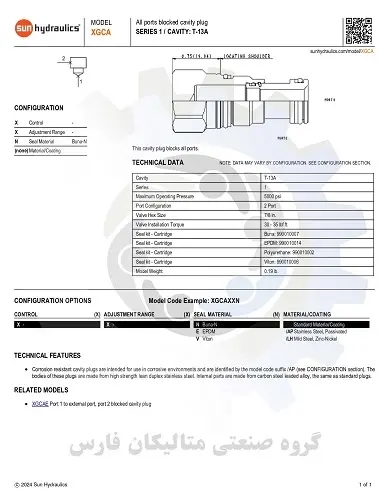

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل XGCA XXN

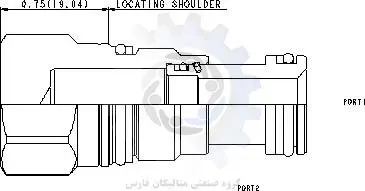

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل XGCA XXN براساس کد فنی حفره T-13A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل XGCA XXN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل XGCA XXN سایز M20 می باشد
-
6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل XGCA XXN برابر با 0.19 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل XGCA XXN با کدفنی بونا: 990010007 قابل عرضه است
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل XGCA XXN باکدفنی 990010006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 87.4 کیلوگرم
