متالیکان فارس | کارتریج‌های کمک‌کننده مستقیم sun hydraulic مدل CVCV XCV

این شیر کنترل فشار یک پایلوت برای باز کردن شیر چک است. دارای پیلوت کیت شده، صندلی استیل و هواکش می باشد. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز برای باز کردن شیر با فشار بار در پورت 1 متناسب است. شیر به فشار در پورت 2 حساس نیست زیرا محفظه فنر وجود دارد. به شیر (درگاه 4) اشاره می شود.

فشار پایلوت به اندازه 75 psi (5 بار) بالاتر از فشار شیر می تواند از بسته شدن شیر جلوگیری کند.

فشار در پورت 4 (شیر) را می پذیرد اما نمی تواند از 5000 psi (350 بار) تجاوز کند.

کارتریج های چک پایلوت به باز، شیر های قفل کننده هستند، نه شیر های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

کارتریج های چک چهار پورت پیلوت به باز و کارتریج های تعادل چهار پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفره های یکسان، مسیر جریان یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

محافظت از شکستگی شلنگ را فراهم می کند، از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

پیلوت کیت شده برای استفاده در مدارهایی که نشتی درگاه متقاطع نامطلوب است.

درگاه 4 (شیر) هرگز نباید مسدود شود، زیرا در نهایت آب بندی باعث اختلال در عملکرد سوپاپ می شود.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

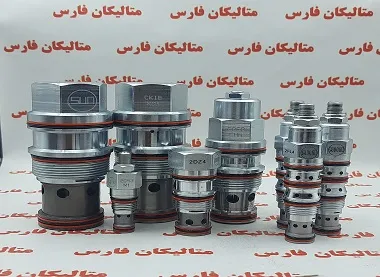

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CVCV XCV

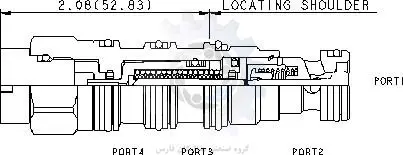

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CVCV XCV براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CVCV XCV سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CVCV XCV سایز M20 می باشد

این شیر کارتریج مدل CVCV XCV ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 1/8 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 7/16 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CVCV XCV برابر با 0.40 پوند می باشد.

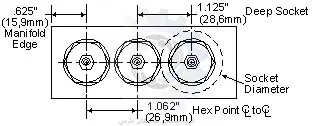

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CVCV XCV با کدفنی بونا: 990021007 قابل عرضه است.

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است.

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CVCV XCV باکدفنی 990021006 قابل ارائه است.

وزن : 184 کیلوگرم
