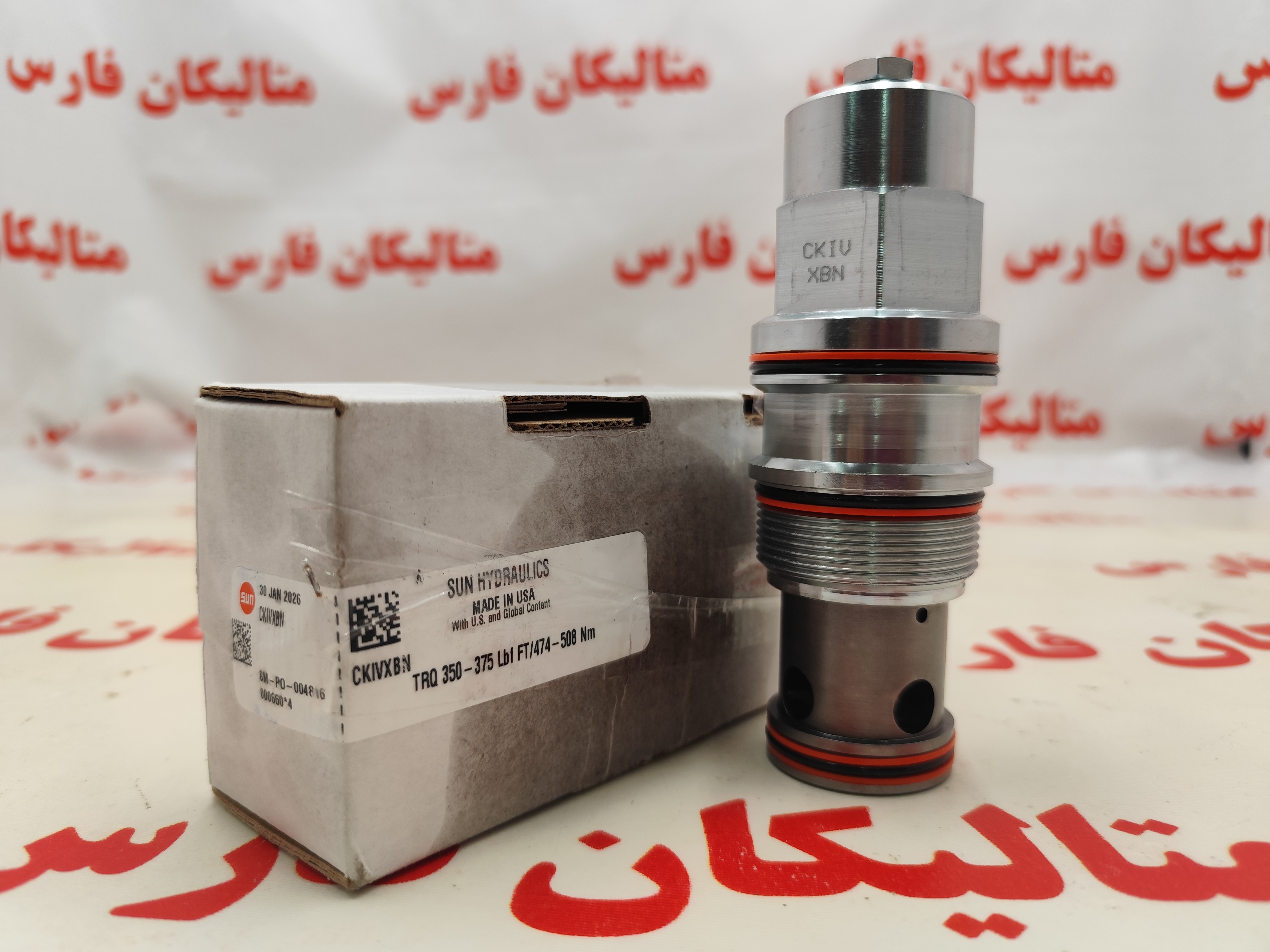

ویژگی های فنی کارتریج های پیلوتی و پیستون sun مدل CKIV -XBN

شیر کنترل فشار Sun hydraulic مدل CKIV -XBN یک پایلوت برای باز کردن شیر چک است.شیر هیدرولیک کارتریج SUN دارای پیلوت اب بند شده، صندلی فولادی و هواکش می باشد. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار در پورت پایلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز برای باز کردن شیر مستقیماً با فشار بار در پورت 1 متناسب است. شیر به فشار در پورت 2 حساس نیست زیرا محفظه فنری به پشت بدنه شش گوش اشاره دارد.

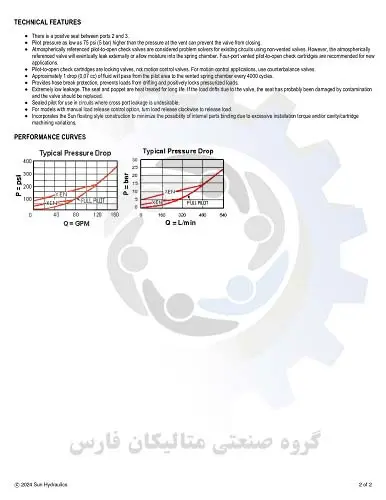

بین پورت های 2 و 3 یک کیت مثبت وجود دارد.

فشار پایلوت به اندازه 75 psi (5 بار) بالاتر از فشار شیر می تواند از بسته شدن شیر جلوگیری کند.

شیرهای بازرسی پیلوت با ارجاع جوی، حل‌کننده‌های مشکل مدارهای موجود با استفاده از شیرهای بدون تهویه هستند. با این حال، شیر ارجاع جوی در نهایت به بیرون نشت می کند یا اجازه می دهد رطوبت به محفظه فنر وارد شود. کارتریج‌های چک با هواکش چهار پورت برای کاربردهای جدید توصیه می‌شوند.

کارتریج های چک پایلوت به باز، شیر های قفل کننده هستند، نه شیرهای کنترل حرکت. شیر sun hydraulic برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

کانتربالانس sun hydraulic محافظت از شکستگی شلنگ را فراهم می کند، از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

پیلوت کیت شده برای استفاده در مدارهایی که نشتی درگاه متقاطع نامطلوب است.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

لاجیک کانتربالانس سان دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

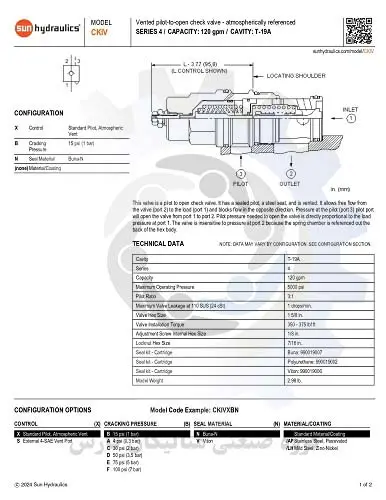

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CKIV-XBN

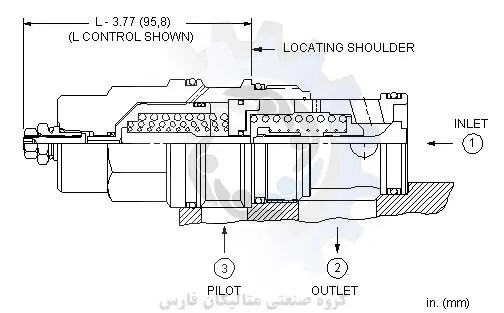

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CKIV-XBN براساس کد فنی حفره T-19A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 350 - 375 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CKIV-XBN سایز 1 5/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CKIV-XBN سایز M48 می باشد

این شیر کارتریج مدل CKIV-XBN ظرفیت 120 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 5/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 1/8 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 7/16 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل برابر با 2.98 پوند می باشد.

اطلاعات فنی نصب کارتریج ولو بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری چهار این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 1,370.8 کیلوگرم

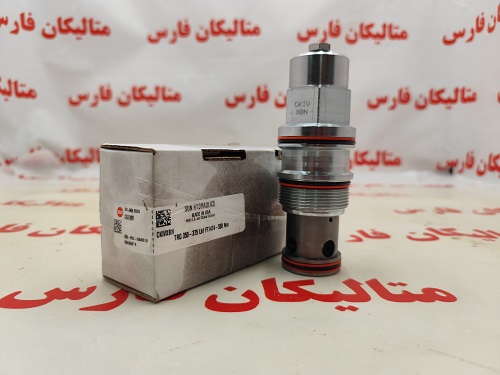

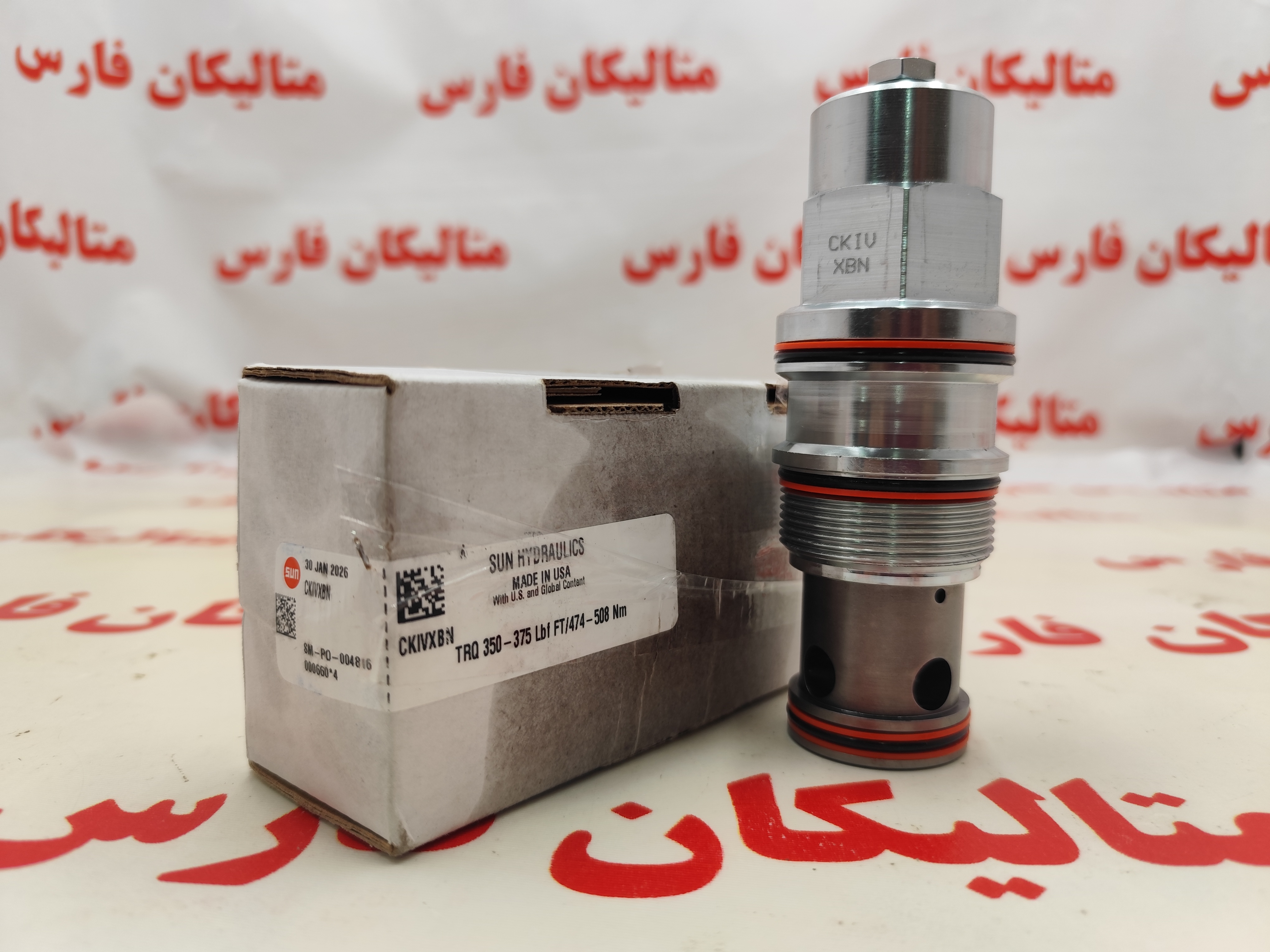

کارتریج های پیلوتی و پیستون sun مدل CKIV XBN
