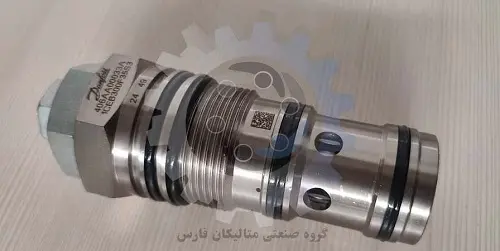

متالیکان فارس | کارتریج ولو EATON DANFOSS 406AA00033A (1CEB300F35S3)

شرح عملکرد
شیر مرکزی با پایلوت داخلی، به‌صورت کامل بالانس شده و عملکردی پایدار ارائه می‌دهد.
شیرهای اورسنتر با اعمال فشار متعادل‌کننده به سمت عملگر، کنترل دقیق بارهای استاتیک و دینامیک را تضمین می‌کنند.
در صورت بروز ترکیدگی در خطوط هیدرولیک، از تخلیه ناگهانی بار جلوگیری کرده و آن را با حداقل نشتی حفظ می‌نمایند.
شیرهای متعادل‌کننده فشار، مستقل از فشار برگشتی عمل کرده و امکان استفاده در مدارهای احیاکننده یا سیستم‌های متناسب با فشار را فراهم می‌سازند.
نصب شیر اورسنتر باید درون یا نزدیک به عملگر انجام شود تا حفاظت مکانیکی بهینه حاصل گردد.
مدل‌های تک‌جهته برای کنترل بار در تجهیزات عمودی مانند جرثقیل‌ها، سکوهای بالابر و وینچ‌ها مناسب‌اند، در حالی‌که نسخه‌های دوطرفه برای حرکت‌های رفت‌وبرگشتی در موتورهای چرخ یا سیلندرهای عبوری از مرکز طراحی شده‌اند.

عملکرد هیدرولیکی
بخش کنترل شیر، عبور آزاد جریان به سمت عملگر را ممکن می‌سازد و سپس بار را در موقعیت ثابت نگه می‌دارد.
بخش اطمینان با پایلوت فعال، در زمان اعمال فشار پایلوت، حرکت کنترل‌شده‌ای را آغاز می‌کند.
تنظیم فشار بازشدن شیر معمولاً بر اساس ضریبی از فشار بار (حداقل ۱.۳ برابر) انجام می‌شود.
میزان فشار لازم برای فعال‌سازی شیر و افت فشار مجاز، به نسبت پایلوت وابسته است.
انتخاب صحیح نسبت پایلوت، نقش کلیدی در بهینه‌سازی مصرف انرژی و کنترل دقیق بار ایفا می‌کند.

ویژگی‌های ساختاری
کارتریج طراحی‌شده با ساختار اقتصادی، درون حفره‌ای ساده جای‌گذاری می‌شود و امکان سرویس سریع در محل را فراهم می‌آورد.
قابلیت تعویض با شیر یک‌طرفه پایلوت هم‌سایز، انعطاف‌پذیری در تعمیرات و نگهداری را افزایش می‌دهد.
جنس بدنه از فولاد سخت‌کاری و سنگ‌زنی شده با پوشش ضدزنگ روی، مقاومت بالا در برابر سایش و خوردگی را تضمین می‌کند.
قطعات داخلی نیز از فولاد عملیات‌حرارتی‌شده با آبکاری روی تهیه شده‌اند.
آب‌بندی با مواد NBR و کیت‌های SK686 (نیتریل) و SK686V (وایتون) ارائه می‌شود.

▪ شماره متریال اختصاصی این قطعه 415211740016L است که در سیستم‌های انبارداری قابل ردیابی است.
▪ مدل فنی آن با شناسه 1CEB300F35S3 شناخته می‌شود و در مستندات طراحی قابل ارجاع است.
▪ کد فنی مرجع 406AA00033A برای سفارش‌گذاری و تطابق با نقشه‌های مهندسی استفاده می‌شود.
▪ آیتم GP04CW01 در لیست قطعات قابل جایگزینی قرار دارد و در BOM پروژه‌ها درج می‌گردد.
▪ تولید این محصول توسط شرکت EATON انجام شده که یکی از برندهای معتبر در حوزه هیدرولیک صنعتی است.

▪ این شیر هیدرولیک قادر است تا 300 لیتر سیال را در هر دقیقه عبور دهد، بدون افت عملکرد در دبی بالا.
▪ فشار کاری مجاز دستگاه تا 350 بار تعریف شده و برای کاربردهای سنگین کاملاً مناسب است.
▪ فشار عملیاتی معمول در حدود 120 بار است که تعادل بین عملکرد و ایمنی را حفظ می‌کند.
▪ این قطعه در دمای محیطی بین -30 تا +90 درجه سانتی‌گراد عملکرد پایدار دارد.
▪ دمای پیشنهادی برای بهره‌برداری بهینه، حدود +50 درجه سانتی‌گراد در نظر گرفته شده است.

▪ سطح فیلتراسیون آن مطابق با استاندارد BS5540/4 کلاس 18/13 طراحی شده و ذرات تا 25 میکرون را حذف می‌کند.
▪ محدوده ویسکوزیته قابل‌پذیرش از 5 تا 500 سانتی‌استوک بوده و با انواع روغن‌های صنعتی سازگار است.

▪ سیال مورد استفاده روغن هیدرولیک است که نقش روانکاری و انتقال فشار را ایفا می‌کند.
▪ وزن خالص محصول برابر با 0.91 کیلوگرم بوده و نصب آن بدون نیاز به تجهیزات سنگین انجام می‌شود.

کارتریج ولو EATON DANFOSS 406AA00033A (1CEB300F35S3)
