کارتریج sun hydraulic مدل XICA XXN

توضیحات کوتاه: کارتریج sun hydraulic مدل XICA XXN این پلاگین حفره تمام پورت ها را مسدود می کند. کارتریج ولو سان  پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی...

دانلود pdf ها:

کاتالوگ شیر هیدرولیک XICA XXN.pdf

محصولات مرتبط :
metalicanfar_eita metalicanfar_rubika

کارتریج sun hydraulic مدل XICA XXN

این پلاگین حفره تمام پورت ها را مسدود می کند.

کارتریج ولو سان  پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

شیر هیدرولیک کارتریج سان SUN شاخه های حفره مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP شناسایی می شوند (به بخش CONFIGURATION مراجعه کنید). بدنه این شمع ها از فولاد ضد زنگ دوبلکس با استحکام بالا ساخته شده است.شیر هیدرولیک سان SUN قطعات داخلی از آلیاژ سرب فولاد کربنی مانند شمع های استاندارد ساخته شده اند.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل XICA XXN

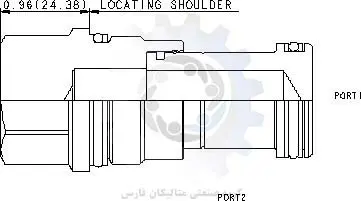

  1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل XICA XXN براساس کد فنی حفره T-16A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل XICA XXN سایز 1 1/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل XICA XXN سایز M36 می باشد

  1.

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  1 1/4 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل XICA XXN برابر با 0.95 پوند می باشد.





اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.





سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

 درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل XICA XXN با کدفنی بونا: 990016007 قابل عرضه است

 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990016002 قابل تامین است

 درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل XICA XXN باکدفنی 990016006 قابل ارائه است.



توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله



وزن : 437 کیلوگرم
