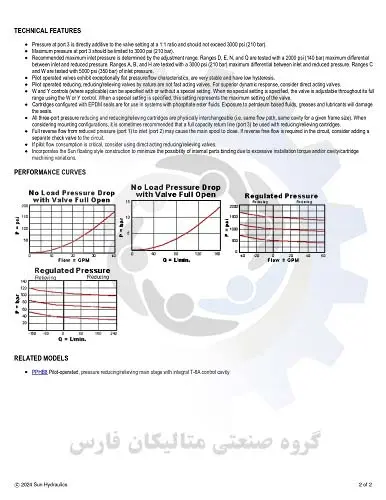

شیرهای کاهنده/تخلیهکننده فشار با عملکرد پایلوت، فشار اولیه بالا در ورودی (پورت ۲) را به یک فشار ثابت کاهشیافته در پورت ۱ کاهش میدهند، و عملکرد تخلیه کامل جریان از پورت ۱ به مخزن (پورت ۳) را نیز ارائه میدهند.
فشار در پورت ۳ مستقیماً با تنظیم شیر با نسبت ۱:۱ افزایش مییابد و نباید از ۳۰۰۰ psi (۲۱۰ بار) تجاوز کند.
حداکثر فشار در پورت ۳ باید به ۳۰۰۰ psi (۲۱۰ بار) محدود شود.
حداکثر فشار ورودی توصیهشده توسط محدوده تنظیم تعیین میشود. محدودههای D، E، N و Q با حداکثر اختلاف ۲۰۰۰ psi (۱۴۰ بار) بین فشار ورودی و کاهشیافته آزمایش میشوند. محدودههای A، B و H با حداکثر اختلاف ۳۰۰۰ psi (۲۱۰ بار) بین فشار ورودی و کاهشیافته آزمایش میشوند. محدودههای C و W با ۵۰۰۰ psi (۳۵۰ بار) فشار ورودی آزمایش میشوند. شیرهای پایلوتدار، ویژگیهای فشار/جریان فوقالعاده مسطحی را نشان میدهند، بسیار پایدار هستند و هیسترزیس کمی دارند.
شیرهای کاهنده، کاهنده/تخلیه کنندهدهنده با پایلوت، ذاتاً شیرهای سریعالعمل نیستند. برای پاسخ دینامیکی برتر، شیرهای با عملکرد مستقیم را در نظر بگیرید.
کنترلهای W و Y (در صورت لزوم) را میتوان با یا بدون تنظیم ویژه مشخص کرد. هنگامی که هیچ تنظیم ویژهای مشخص نشده باشد، شیر کاهش فشار با استفاده از کنترل W یا Y در تمام محدوده خود قابل تنظیم است. هنگامی که یک تنظیم ویژه مشخص شده باشد، این تنظیم نشان دهنده حداکثر تنظیم شیر است.
کارتریجهای پیکربندی شده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای پایه نفتی به آببندها آسیب میرساند.
تمام کارتریجهای کاهنده و کاهنده/تخلیه کنندهدهنده فشار سه پورته از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص). هنگام بررسی پیکربندیهای نصب، گاهی اوقات توصیه میشود که از یک خط برگشت با ظرفیت کامل (پورت 3) با کارتریجهای کاهنده/تخلیه کنندهدهنده استفاده شود. جریان معکوس کامل از فشار کاهش یافته (پورت ۱) به ورودی (پورت ۲) ممکن است باعث بسته شدن اهرم اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، اضافه کردن یک شیر یکطرفه جداگانه به مدار را در نظر بگیرید.
اگر مصرف جریان پایلوت بسیار مهم است، استفاده از شیرهای کاهنده/تخلیه کننده دهنده با عملکرد مستقیم را در نظر بگیرید.
ساختار به سبک شناور خورشیدی را در بر میگیرد تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

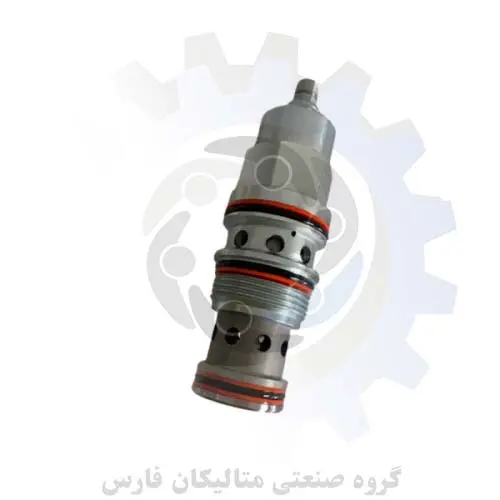

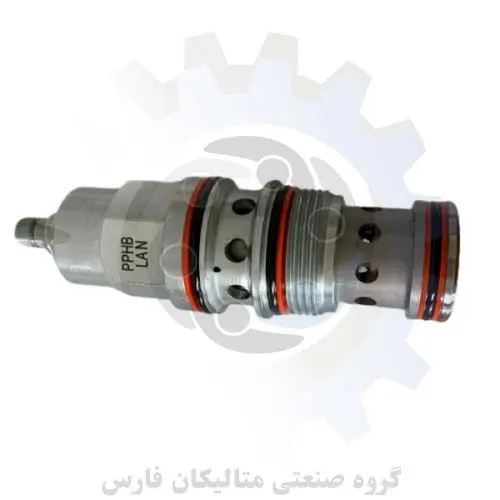

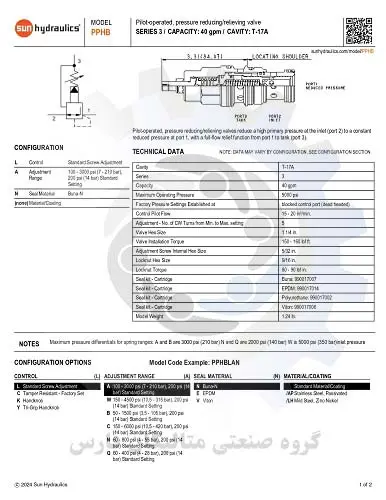

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل PPHB LAN

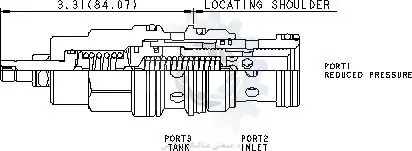

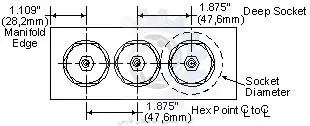

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل PPHB LANبراساس کد فنی حفره T-17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل PPHB LAN سایز 1 1/4 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل PPHB LAN سایز M36 می باشد.
- این شیر کارتریج مدل PPHB LAN ظرفیت 40 گالن بر دقیقه می باشد.
- همچنین حداکثر فشار تنظیم ۵۰۰۰ psi برای این شیر کارتریجی هیدرولیک می باشد.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۱ ۱/۴ اینچ می باشد.
- سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
- سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
- گشتاور مهره بروی هد شیر برابر با ۸۰ - ۹۰ پوند بر اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل PPHB LAN برابر با ۱.۲۴ پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل PPHB LAN با کدفنی بونا: ۹۹۰۰۱۷۰۰۷ قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: ۹۹۰۰۱۷۰۰۲ قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل PPHB LAN باکدفنی ۹۹۰۰۱۷۰۰۶ قابل ارائه است.
