کارتریج‌های فشارشکن ضد ضربه با عملکرد پایلوت، حداکثر فشار سیستم و همچنین نرخ افزایش فشار را محدود می‌کنند. شیر باز می‌شود و سپس با سرعت ثابت و مستقل از تنظیمات و جریان‌ها، بسته می‌شود. پیچ تنظیم، حداکثر تنظیم (فشارشکن) و حداقل تنظیم (آستانه) را تعیین می‌کند.

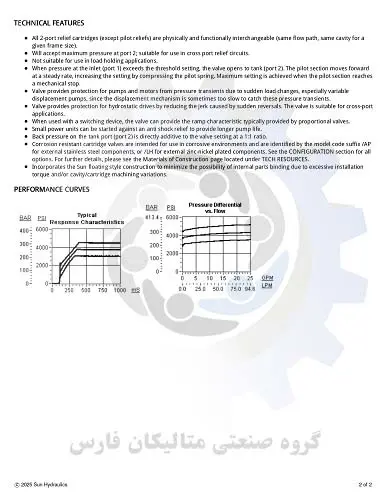

تمام کارتریج‌های فشارشکن دو پورته (به جز فشارشکن‌های پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).

حداکثر فشار را در پورت ۲ می‌پذیرند؛ مناسب برای استفاده در مدارهای فشارشکن چند پورته.

برای استفاده در کاربردهای نگهداری بار مناسب نیستند.

هنگامی که فشار در ورودی (پورت ۱) از تنظیم آستانه تجاوز کند، شیر سان به سمت مخزن (پورت ۲) باز می‌شود. بخش پایلوت با سرعت ثابتی به جلو حرکت می‌کند و با فشرده کردن فنر پایلوت، فشار را افزایش می‌دهد. حداکثر فشار زمانی حاصل می‌شود که بخش پایلوت به یک توقف مکانیکی برسد.

شیر کنترل فشار ، پمپ‌ها و موتورها را از نوسانات فشار ناشی از تغییرات ناگهانی بار، به ویژه پمپ‌های جابجایی متغیر، محافظت می‌کند، زیرا مکانیسم جابجایی گاهی اوقات برای گرفتن این نوسانات فشار بسیار کند است.

این شیر کاهنده با کاهش تکان‌های ناگهانی ناشی از معکوس شدن ناگهانی، از درایوهای هیدرواستاتیک محافظت می‌کند. این شیر برای کاربردهای چند پورته مناسب است.

هنگامی که با یک دستگاه سوئیچینگ استفاده می‌شود، شیر می‌تواند مشخصه شیب‌داری را که معمولاً توسط شیرهای تناسبی ارائه می‌شود، فراهم کند.

واحدهای قدرت کوچک را می‌توان در برابر یک ضربه‌گیر ضد شوک راه‌اندازی کرد تا عمر پمپ طولانی‌تر شود.

فشار برگشتی روی پورت مخزن (پورت ۲) مستقیماً به تنظیم شیر با نسبت ۱:۱ بستگی دارد.

شیرهای کارتریجی مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی از جنس فولاد ضد زنگ یا /LH برای اجزای خارجی آبکاری شده با روی-نیکل شناسایی می‌شوند. برای همه گزینه‌ها به بخش پیکربندی مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مواد ساختمانی واقع در زیر منابع فنی مراجعه کنید.

دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

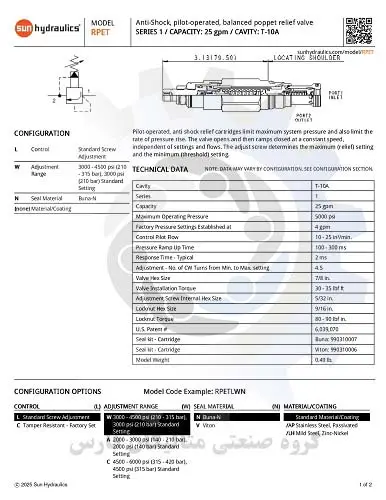

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل rpet lwn

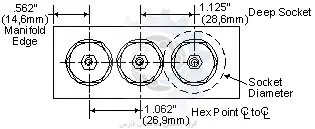

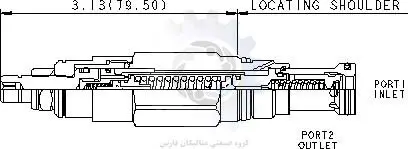

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل rpet lwn براساس کد فنی حفره T-10A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل rpet lwn سایز 7/8 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل rpet lwn سایز M20 می باشد.

این شیر کارتریج مدل rpet lwn ظرفیت 25 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک ۷/۸ اینچ می باشد.
سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز ۵/۳۲ اینچ می باشد.
سایز مهره شش گوش نصب شده بروی این شیر ۹/۱۶ اینچ می باشد.
گشتاور مهره بروی هد شیر برابر با ۸۰ تا ۹۰ پوند بر اینچ می باشد.
وزن کلی شیر کارتریج سان مدل rpet lwn برابر با ۰.۴۹ پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل rpet lwn با کدفنی بونا: ۹۹۰۳۱۰۰۰۷ قابل عرضه است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل rpet lwn باکدفنی ۹۹۰۳۱۰۰۰۶ قابل ارائه است.

وزن : 225.4 کیلوگرم
