جک پنوماتیک فستو مدل DSBC-...-100- - پارت نامبر (1463520)

توضیحات کوتاه: جک پنوماتیک فستو  پروفیل استاندارد ISO با کارتریج گیره DSBC-C سیلندر پروفیل ISO به ISO 15552 با فیکسچر گیره برای میله پیستون. طیف گسترده ای از گزینه های...

دانلود pdf ها:

محصولات مرتبط :
  • جک پنوماتیک فستو مدل DPDM-20-10-PA پارت نامبر (4840800)
  • فیلتر رگولاتور فستو مدل MS6-LFR-1.2-D6-E-P-M-A8-B پارت نامبر (8098311)
  • شیر پنوماتیک فستو مدل VUVG-L14-M52-AZT-G18-1P3
  • شیربرقی بگ فیلتر DMF-Z-40S
  • تولید سیلندر های پنوماتیک کیسه گیر
metalicanfar_eita metalicanfar_rubika

جک پنوماتیک فستو  پروفیل استاندارد ISO با کارتریج گیره DSBC-C

سیلندر پروفیل ISO به ISO 15552 با فیکسچر گیره برای میله پیستون. طیف گسترده ای از گزینه های نصب. بدون اقدامات اضافی برای انطباق با حداقل الزامات قانونی، محصول به عنوان یک جزء مرتبط با ایمنی در سیستم های کنترل مناسب نیست.

میله پیستون سیلندر فشرده  را می توان در هر موقعیتی نگه داشت

میله پیستون را می توان برای مدت طولانی حتی با بارهای متناوب، فشار عملیاتی نوسان یا نشتی در سیستم نگه داشت.

 جک پنوماتیک الگوی سوراخ نصب بر اساس ISO 15552

میله پیستون با رزوه داخلی یا خارجی

پیستون مغناطیسی سیلندر پنوماتیک فستو  برای سنجش موقعیت

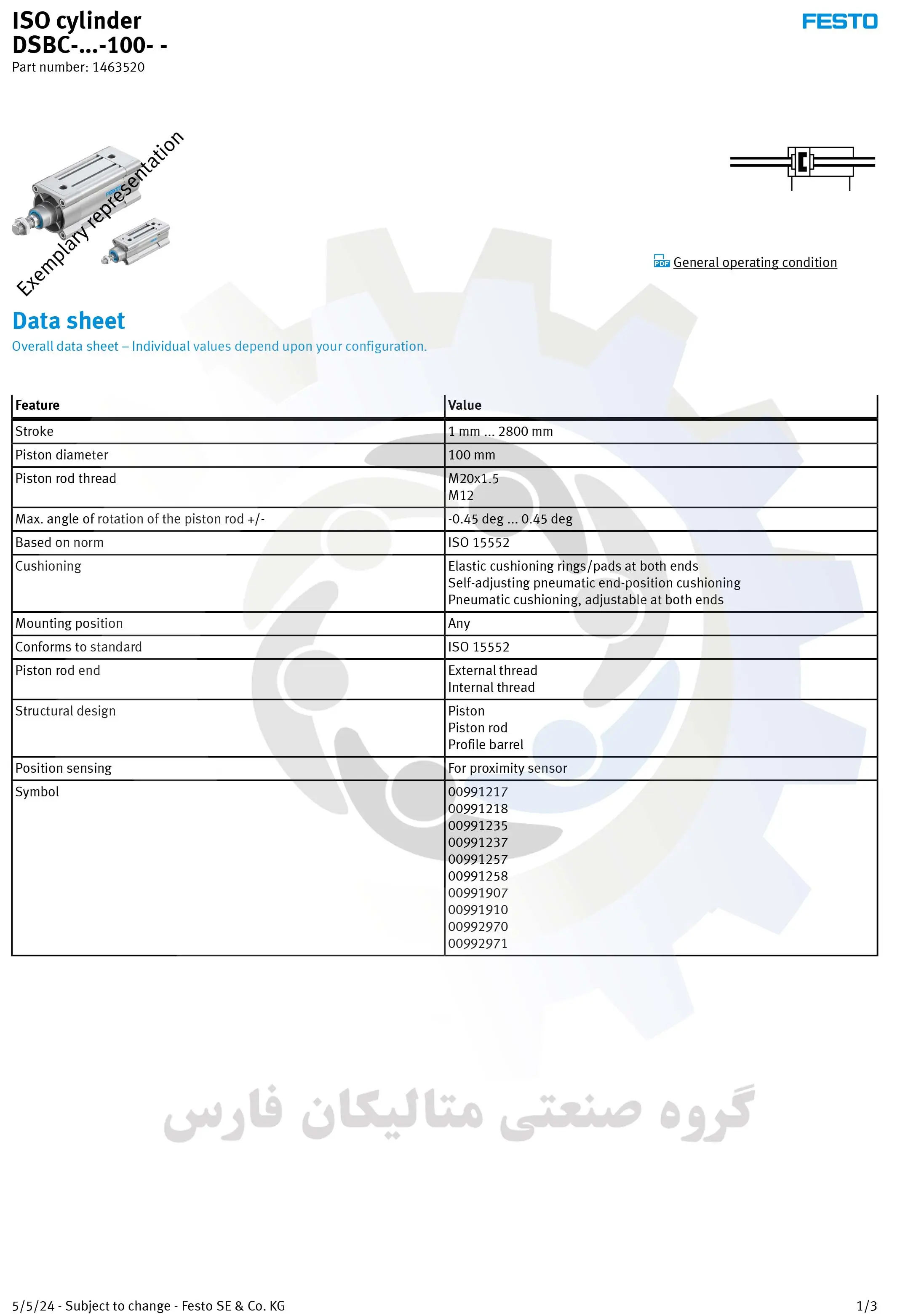

مشخصات فنی سیلندر کامپکت فستو مدل DSBC-...-100- - (1463520)

طول کورس این سیلندر فستو مدل DSBC-...-100- - (1463520) برابر با 1 میلی متر ... 2800 میلی متر قابل ارائه می باشد

همچنین قطر پیستون درون لوله سیلندری این سیلندر پنوماتیک فستو برابر با 100 میلی متر می باشد

این سیلندر پنوماتیک فستو بر اساس استاندارد ISO 15552می باشد

این سیلندر دارای ترمز پنوماتیک حلقه های بالشتک / پد الاستیک در هر دو انتها و بالشتک در موقعیت انتهایی پنوماتیک خود تنظیم و بالشتک پنوماتیک، قابل تنظیم در هر دو انتها می باشد

فشار عملیاتی یا فشارکاری این سیلندر بادی فستو مدل DSBC-...-100- - (1463520) برابر با 0.005 مگاپاسکال ... 1.2 مگاپاسکال یا 0.05 bar ... 12 bar می باشد

نحوه عملکرد سیلندرfesto  مدل DSBC-...-100- - (1463520) از نوع دو طرفه می باشد

این سیلندر  COMPACT FESTO مدل DSBC-...-100- - (1463520) از لحاظ دمای محیط در بازه ی -40 درجه سانتی گراد ... 150 درجه سانتی گراد توان کارکرد دارند

این سیلندر کامپکت فستو مدل DSBC-...-100- - (1463520) با قابلیت نیروی نظری در 6 بار، در حالت جمع شدن سیلندر برابر با 4418 N و نیروی نظری در 6 بار، در حالت پیشروی(باز شدن سیلندر) برابر با  4418 N ... 4712 N می باشد.

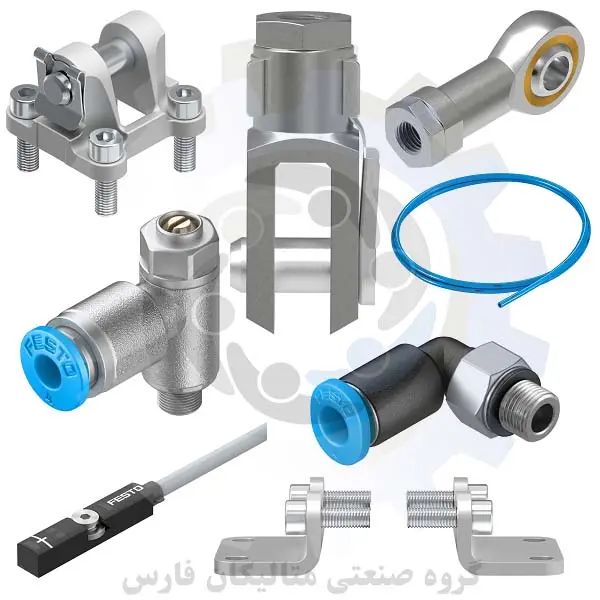

نوع نصب این نوع سیلندر مدل برند فستو به صورت اختیاری می باشد به دو حالت: نصب با لوازم جانبی پیشنهاد شده در وب سایت   و یا روزه داخلی مهره های کفشک ها

سایز اتصال پنوماتیک این سیلندر فستو G1/2 می باشد.

برخی از موارد استاندارد این سیلندر فستو مدل شامل:

دارای نشان  CE و مطابق با دستورالعمل حفاظت از انفجار اتحادیه اروپا (ATEX)  و علامت گذاری  UKCA و استاندارد رسانه عامل این سیلندر فستو طبق هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4] می باشد

این سیلندر کامپکت FESTO دارای کلاس بالا مقاومت در برابر خوردگی (CRC) می باشد

متریال این سیلندر فستو از جنس آلومینیوم و آبکاری سطحی آنادایز شده می باشد

متریال شفت پیستون این سیلندر FESTO از جنس فولاد ضد زنگ با آلیاژ کیفیت بالا و روکش کروم سخت

متریال لوله سیلندری این جک کامپکت فستو مدل DSBC-...-100- - (1463520) از آلومینیوم آنودایز شده می باشد.
