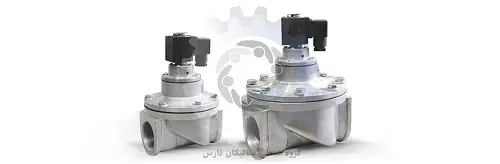

شیر دیافراگمی مستقیم Straight through Pulse Valve
شیر پالس DCF-T یک شیر پالس و یا شیر برقی مستقیم است.خط مرکزی ورودی هوا و خروجی هوا در یک خط، ورودی هوا با مخزن توزیع هوا و خروجی هوا با لوله دمنده وصل می شود. شیر پالس مستقیم دارای حفره هوای بزرگ، حجم تزریق زیاد، نصب راحت و اثر حذف گرد و غبار خوب است.
ویژگی های ساختاری شیر پالس مستقیم:
دستگاه کنترل پایلوت شیر پالس مستقیم از مواد مغناطیسی با محتوای کربن بسیار کم ساخته شده است، پس از عملیات مغناطیسی خلاء، ناخالصی ها را از بین می برد، شدت و نفوذپذیری القاء مغناطیسی را افزایش می دهد، آرمیچر شیر پالس مغناطیسی را حساس و قابل اعتماد می کند.
سوراخ دریچه گاز و سوراخ تخلیه در شیر پالس الکترومغناطیسی مستقیم با حفره شیر پالس مطابقت داده می شود و بهترین مقدار از طریق آزمایش به دست می آید، به طوری که شیر پالس مستقیم الکتریکی دارای نیروی ضربه بزرگتر و سوئیچ سریعتر است. در حین تزریق، حداکثر ارتفاع بلند کردن دیافراگم و افزایش شیر پالس الکترومغناطیسی در واحد زمان تزریق را تضمین می کند.
غشاء و فرآیندهای غشایی: غشای وارداتی با کارایی بالا برای اطمینان از عملکرد طولانی مدت و قابل اعتماد شیر پالس انتخاب می شود.
تجهیزات ساخت پیشرفته و ابزارآزمایی برای اطمینان از کیفیت فنر (آنالیزگر سنجش ترکیب فنر و غیره).
پارامترهای فنی شیر دیافراگمی مستقیم:
دسته فناوری پارامترهای مرتبط
فشار کاری 0.2 ~ 0.6MPa
محیط کار هوای تمیز
ولتاژDC24V (AC220V/50Hz)
فعلی 1.25A (0.5A)
سطح حفاظت IP65
محیط کاربرد 1. دیافراگم در دمای معمولی -10℃~55℃
2. رطوبت نسبی هوا از 85% تجاوز نکند.
عمر دیافراگم حدود 1 میلیون بار
پارامترهای Straight through Pulse Valve:
مدل φ A B C D E G
DCF-T-25S φ112 127 -180 25 23 30 G1 اینچ
DCF-T-40S φ127 127 -200 34 24 30 G1½″
DCF-T-50S φ160 160 -220 41 28 35 G2 اینچ
شیر دیافراگی با برندهای زیر قابل عرضه می باشد:
1.شیر پالس ولو graco
2. شیر دیافراگی versa matic
3.شیر دیافراگمی goyen
4. شیر دیافراگمی bsk
5. پالس ولو wilden
6.شیر دیافراگمی way
7.شیر دیافراگمی یونیدی uni d
8.شیر دیافراگمی ALMATEC
9.شیر دیافراگمی ARO
10.شیر دیافراگمی YAMADA
11.شیر دیافراگمی SKYLINE
12.شیر دیافراگمی BLAGDON
13. شیر دیافراگمی پالس
14. شیر دیافراگمی METERING PUMPS
15. شیر دیافراگمی SANDPIPER
16. شیر دیافراگمی EMC
17.شیر دیافراگمیPSC
18.شیر دیافراگمی TORK
19.شیر دیافراگمی TERMIC
20.شیر دیافراگمی MECAIR
به منظور مشاهده‌ی تنوع بیشتر محصولات، لطفاً به لینک زیر مراجعه فرمایید.
