ویژگی های فنی شیر لاجیک sun hydraulic

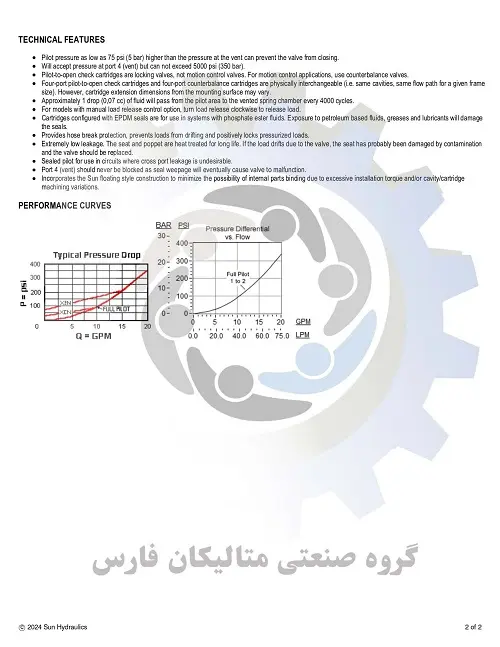

این ولو هیدرولیکی سان یک پایلوت برای باز کردن شیر چک است. دارای پیلوت کیت شده، صندلی استیل و هواکش می باشد. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز برای باز کردن شیر با فشار بار در پورت 1 متناسب است. شیر به فشار در پورت 2 حساس نیست زیرا محفظه فنر وجود دارد. به شیر (درگاه 4) ارجاع داده شده است.

فشار پایلوت به اندازه 75 psi (5 بار) بالاتر از فشار شیر می تواند از بسته شدن شیر جلوگیری کند.

فشار در پورت 4 (شیر) را می پذیرد اما نمی تواند از 5000 psi (350 بار) تجاوز کند.

کانتربالانس sun hydraulic ، شیر های قفل کننده هستند، نه شیر های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

کارتریج های چک چهار پورت پیلوت به باز و کارتریج های تعادل چهار پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفره های یکسان، مسیر جریان یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده درشیرهای کاهش فشار sun هر 4000 سیکل عبور می کند.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

ولو هیدرولیکی سان محافظت از شکستگی شلنگ را فراهم می کند، از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

پیلوت کیت شده برای استفاده در مدارهایی که نشتی درگاه متقاطع نامطلوب است.

درگاه 4 (شیر) هرگز نباید مسدود شود، زیرا در نهایت ریزش آب بند باعث اختلال در عملکرد سوپاپ می شود.

شیر هیدرولیک کارتریج SUNدارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

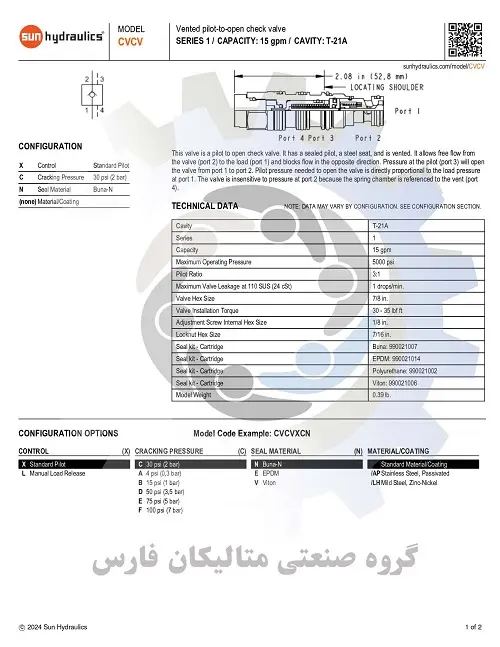

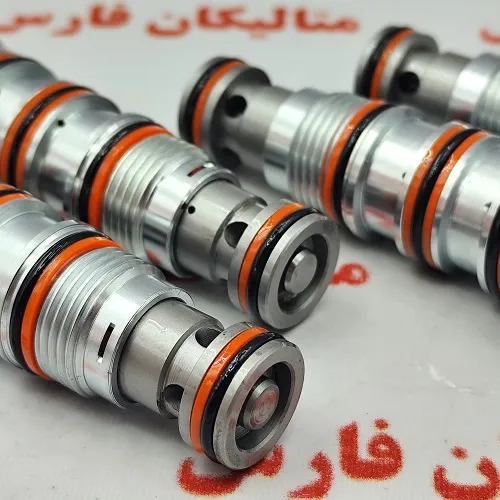

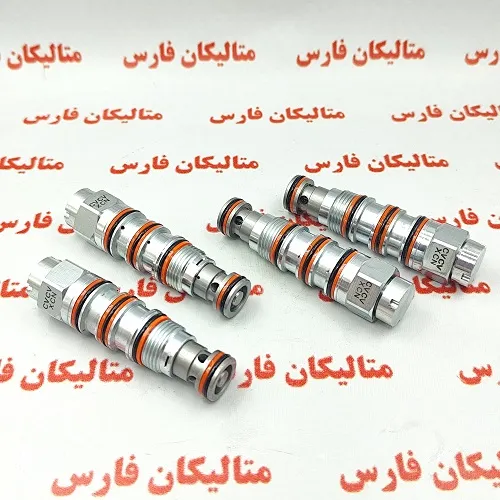

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CVCVXCN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CVCVXCN براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CVCVXCN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CVCVXCN سایز M20 می باشد

این شیر کارتریج مدل CVCVXCN ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک sun hydraulicمدل CVCVXCN در حداکثر تنظیم برابر با 5000 psi می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش کارتریج SUN hydraulicمدل CVCVXCN 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش شیر کنترل فشار Sun hydraulic مدل CVCVXCN برابر با سایز 1/8 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 7/16 اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.39 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CVCVXCN با کدفنی بونا: 990021007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CVCVXCN باکدفنی 990021006 قابل ارائه است.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
