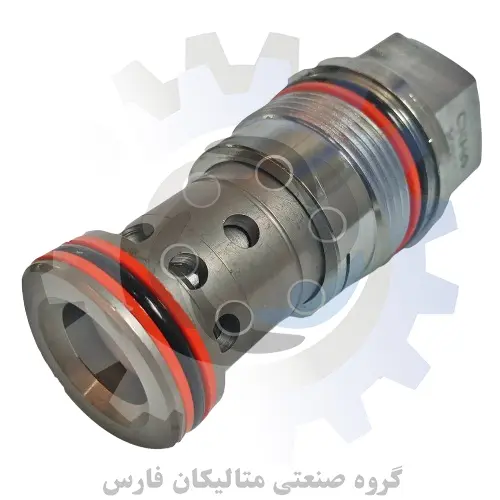

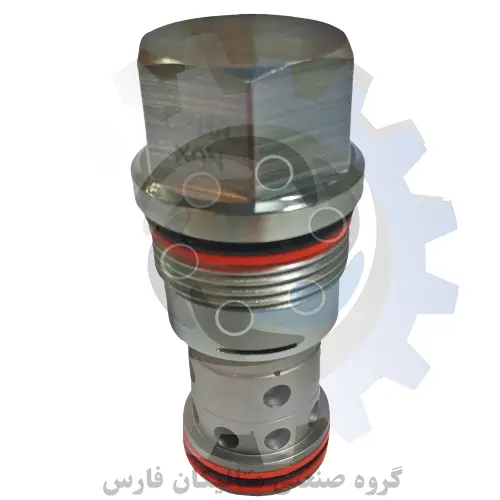

شیر کارتریج هیدرولیک sun مدل CXHA XAN

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CXHA XAN

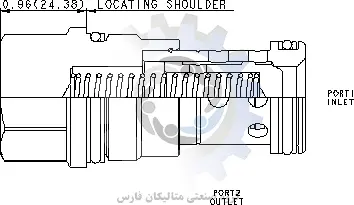

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CXHA XAN براساس کد فنی حفره T16Aمی باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر)       150 – 160 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CXHA XAN سایز 1 1/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CXHA XAN سایز M36 می باشد

1. این شیر کارتریج مدل CXHA XAN ظرفیت 80 گالن بر دقیقه می باشد

4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

5. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

6 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  1 1/4 اینچ می باشد.

7 . وزن کلی شیر کارتریج سان مدل  برابر با  0.94 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CXHA XAN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 3 این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

8 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CXHA XAN با کدفنی بونا: 990016007 قابل عرضه است

9. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990016007 قابل تامین است

10 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CXHA XAN باکدفنی 990016006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 432.4 کیلوگرم
