متالیکان فارس | شیر کارتریج ولو برند sun hydraulic مدل RDBA KAV

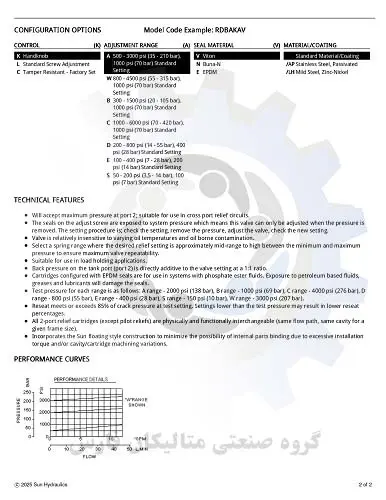

کارتریج‌های کمک‌کننده مستقیم معمولاً شیر‌های بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده می‌شوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر کنترل فشار شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. این شیر‌ها صاف و بی‌صدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجن‌کشی و بسیار سریع هستند.

حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.

کیت های روی پیچ تنظیم در معرض فشار سیستم قرار می گیرند، به این معنی که این شیر سان فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم این است؛ تنظیمات را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیمات جدید را بررسی کنید.

سوپاپ نسبت به دماهای مختلف روغن و آلودگی ناشی از روغن نسبتاً غیر حساس است.

یک محدوده فنری را انتخاب کنید که در آن تنظیم تخلیه کننده مورد نظر تقریباً در محدوده متوسط تا زیاد بین حداقل و حداکثر فشار باشد تا از حداکثر تکرارپذیری شیر اطمینان حاصل شود.

مناسب برای استفاده در برنامه های نگهداری بار.

فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

فشار تست برای هر محدوده به شرح زیر است: محدوده A - 2000 psi (138 بار)، محدوده B - 1000 psi (69 بار)، محدوده C - 4000 psi (276 بار)، محدوده D - 800 psi (55 بار)، محدوده E - 400 psi (28 بار)، محدوده S - 150 psi (10 بار)، محدوده S - 150 psi (10 بار).

Reseat با 85% فشار ترک در تنظیم تست مواجه می شود یا از آن فراتر می رود. تنظیمات کمتر از فشار تست ممکن است منجر به درصد پایین‌تر نشستن شود.

همه کارتریج های امداد 2 پورت (به جز نقش برجسته های پیلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

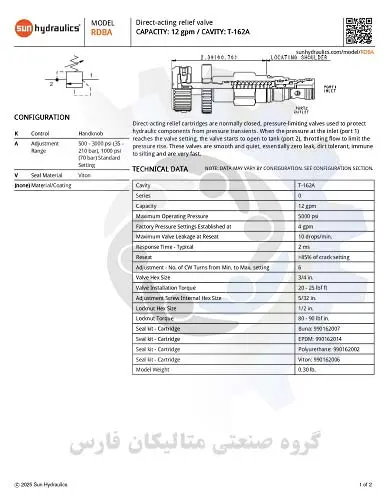

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RDBA-KAV

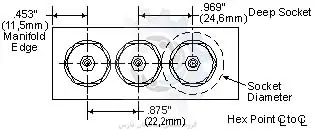

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RDBA-KAV براساس کد فنی حفره T-162A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.

ب: ابعاد شش گوش آچارخور ولو مدل RDBA-KAV سایز 3/4 اینچ می باشد.

پ: دنده شیر کارتیج ولو سان مدل RDBA-KAV سایز M16 می باشد.

این شیر کارتریج مدل RDBA-KAV ظرفیت 12 گالن بر دقیقه می باشد.
همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 3/4 اینچ می باشد.
سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
سایز مهره شش گوش نصب شده بروی این شیر 1/2 اینچ می باشد.
گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
وزن کلی شیر کارتریج سان مدل RDBA-KAV برابر با 0.30 پوند می باشد.

اطلاعات فنی نصب کارتریج ولو بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RDBA-KAV با کدفنی بونا: 990162007 قابل عرضه است.
درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990162002 قابل تامین است.
درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RDBA-KAV باکدفنی 990162006 قابل ارائه است.

وزن : 138 کیلوگرم
