شاتل تک توپ بالاترین دو درگاه کاری را به سیگنال یا پورت مشترک متصل می کند. سیگنال خارج از پشت کارتریج حس می شود.

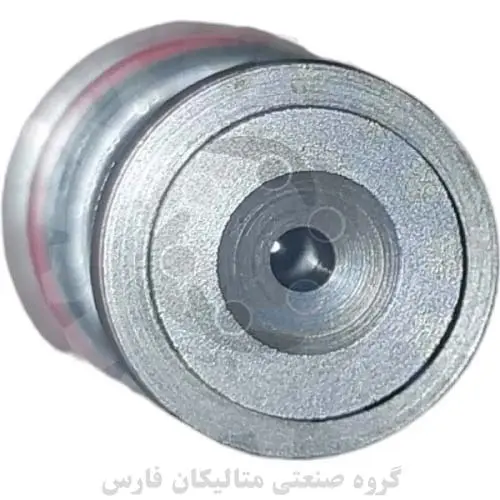

این شیر سان هیدرولیک همان چیزی است که ما به آن سبک Insert می گوییم. منظور این است که در یک منیفولد یا محرک دفن شود. ترسیم حفره برای حفره T-162DP حاوی اطلاعات دقیق زیادی است و هنگام اعمال این شیر باید از نزدیک مطالعه شود.
کارتریج های شاتل دارای توپ ها و صندلی های فولادی سخت شده برای ویژگی های سایش عالی و تحمل آلودگی هستند.
هنگامی که هر دو پورت بار به فشار کمتری کاهش مییابند، توپ منفرد باعث کاهش سیگنال فشار میشود.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

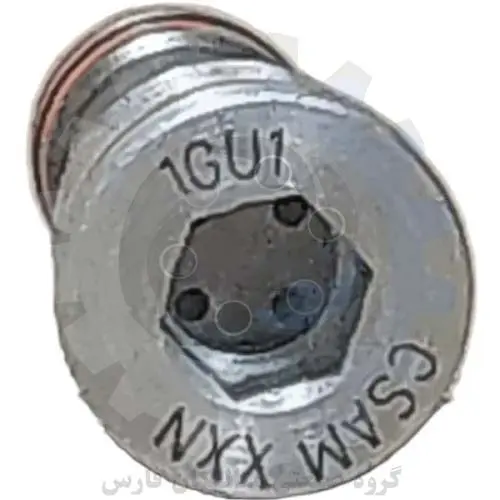

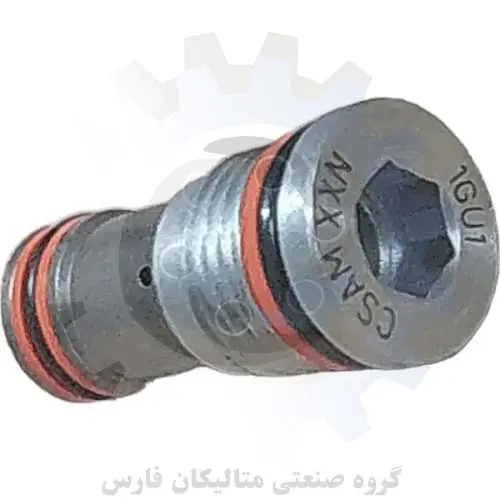

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAM XXN
1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAM XXN براساس کد فنی حفره T-162DP می باشد که برابر با:
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل CSAM XXN سایز 1.00 اینچ می باشد.
پ: دنده شیر کارتیج ولو سان مدل CSAM XXN سایز M16 می باشد.
2. این شیر کارتریج مدل CSAM XXN ظرفیت 1.25 گالن بر دقیقه می باشد.
3. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
4. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
5 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 5/16 اینچ می باشد.
6 . وزن کلی شیر کارتریج سان مدل CSAM XXN برابر با 0.07 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
1 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CSAM XXN با کدفنی بونا: 990162007 قابل عرضه است.
2. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990162002 قابل تامین است.
3 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CSAM XXN باکدفنی 990162006 قابل ارائه است.
