متالیکان فارس | پمپ‌ فشارقوی هیدرولیک سری CY14-1B مدل SCY14-1B

پمپ‌ پیستونی محوری مدل CY14-1B | نوع SCY14-1B با جابجایی متغیر دستی

پمپ پیستونی محوری سری CY14-1B با قابلیت انتقال روغن هیدرولیک خالص تحت فشار کاری 31.5 مگاپاسکال (315 بار) ، به‌عنوان یکی از اجزای کلیدی در سیستم‌های هیدرولیک انواع پرس‌های روغن و ماشین‌آلات صنعتی و معادن مورد استفاده قرار می‌گیرد. پمپ‌ هیدرولیک محوری مدل CY14-1B با اعمال نیروی بالا در فرآیندهای کاری، عملکردی قابل اتکا و پایدار را ارائه می‌دهد. همچنین، این پمپ‌ روغن هیدرولیک محوری مدل CY14-1B قابلیت عملکرد به‌عنوان موتور هیدرولیک را نیز داراست.

پمپ هیدرولیک CY14-1B در پاسخ به نیازهای متنوع صنعتی، در مدل‌های مختلف عرضه می‌شود و کاربرد گسترده‌ای در صنایع معادن، کشتی‌سازی، هوانوردی، متالورژی، ریخته‌گری تحت فشار، آهنگری و ماشین‌سازی دارد. طراحی پیشرفته، ابعاد فشرده، راندمان خروجی بالا، عمر مفید طولانی و سهولت در نگهداری از جمله ویژگی‌های برجسته این پمپ‌ هیدرولیک فشار بالا محوری مدل CY14-1B است.

ساختار عملکردی پمپ‌ پیستونی محوری سری CY14-1B مدل SCY14-1B

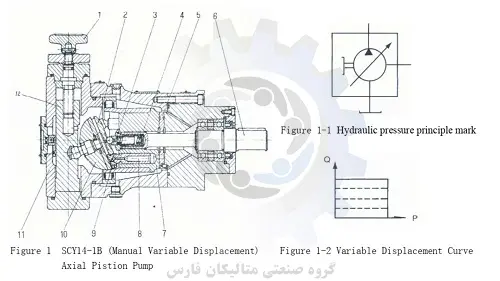

در این پمپ‌ دنده ای محوری مدل CY14-1B ، شفت انتقال (6) موجب چرخش سیلندر (7) شده و هفت پیستون (8) به‌صورت یکنواخت درون سیلندر توزیع می‌شوند و حول محور مرکزی شفت دوران می‌کنند. هد پیستون به لغزنده متصل بوده و در برابر هد جابجایی متغیر (10) که با محور شفت زاویه دارد، از طریق فنر مرکزی (4)، غلاف داخلی (3)، گوی فولادی و صفحه برگشتی (2) تحت فشار قرار می‌گیرد. این مکانیزم باعث حرکت رفت و برگشتی پیستون‌ها در حین چرخش سیلندر شده و فرآیند مکش و فشار روغن را تکمیل می‌کند.

نصب پمپ‌ پیستونی محوری سری CY14-1B مدل SCY14-1B

پمپ‌ پیستونی محوری مدل CY14-1B باید با استفاده از فلنج یا تکیه‌گاه مناسب نصب شود.
تکیه‌گاه باید مشترک با موتور اصلی بوده و از استحکام کافی برخوردار باشد تا از لرزش در حین عملکرد جلوگیری شود.
برای پمپ‌هایی با دبی برابر یا بیشتر از 160 لیتر در دقیقه، به‌دلیل توان بالای موتور اصلی، توصیه می‌شود از نصب روی جعبه روغن خودداری شود.

تعمیر و نگهداری پمپ‌ پیستونی محوری سری CY14-1B مدل SCY14-1B

در صورت مشاهده نشتی بیش از حد یا صدای غیرعادی پس از مدتی استفاده، لازم است با عرضه کننده تماس گرفته و از تکنسین‌های مجرب برای بررسی و تعمیر استفاده شود. مراحل زیر باید با دقت انجام گیرد:

جداسازی قطعات از طریق پیچ‌های پوشش پشتی پمپ‌ روغن هیدرولیک مدل CY14-1B
بررسی صفحه توزیع روغن از نظر سایش یا پارگی
- در صورت آسیب، صفحه باید روی سطح صاف با دقت بالا قرار گرفته و با اکسید آلومینیوم M1 ساب داده شود
- سپس با نفت سفید شست‌وشو و تا سطح نهایی R0.1 صیقل داده شود
- صافی سطح نهایی باید کمتر از 0.005 میلی‌متر باشد
بررسی سطح سر جابجایی، صفحه رانش و انتهای لغزنده از نظر سایش

در صورت سایش شدید، تعویض قطعه توسط سازنده الزامی است
در موارد سایش جزئی، صیقل‌کاری مطابق با استانداردهای ذکرشده کافی خواهد بود

در هنگام مونتاژ مجدد:

تمامی قطعات باید با نفت سفید تمیز شوند و از ورود هرگونه ناخالصی، تراشه فلزی، نخاله پنبه‌ای یا مواد ساینده جلوگیری شود
اجزای متحرک باید با تلرانس دقیق مونتاژ شوند و از ضربه زدن با ابزارهای سخت مانند چکش خودداری شود
برای جلوگیری از افتادن ساچمه از فنر مرکزی، استفاده از گریس شفاف جهت تثبیت ساچمه‌ها در محل توصیه می‌شود
افتادن ساچمه در حین مونتاژ می‌تواند موجب آسیب جدی به اجزای داخلی پمپ‌ هیدرولیک فشار بالا مدل CY14-1B شود و تعمیر آن را غیرممکن سازد

شرایط کاری پمپ‌ پیستونی محوری سری CY14-1B مدل SCY14-1B

استفاده از روغن هیدرولیک استاندارد N46–N48 (مطابق با مدل‌های قبلی 30 تا 40) الزامی است
در دمای 40 درجه سانتی‌گراد، ویسکوزیته دینامیکی روغن باید بین 41.4 تا 74.8 سانتی‌پواز باشد
میزان خاکستر و مقدار اسید روغن باید مطابق با مشخصات فنی تعیین‌شده باشد
محدوده دمای کاری پمپ‌ دنده ای مدل CY14-1B بین 15 تا 65 درجه سانتی‌گراد است
در کاربردهای خاص با دمای خارج از این محدوده، باید اقدامات ویژه‌ای در نظر گرفته شود
میزان آلودگی روغن نباید از سطح 19/16 (مطابق با استاندارد NAS10) فراتر رود

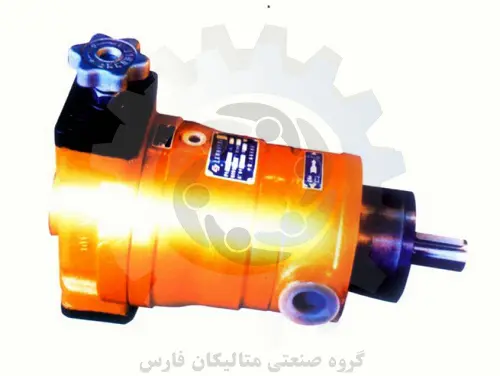

پمپ‌ پیستونی محوری مدل CY14-1B | نوع SCY14-1B با جابجایی متغیر دستی

پمپ‌های پیستونی محوری سری CY14-1B، به‌ویژه مدل SCY14-1B، از جمله تجهیزات پیشرفته در حوزه انتقال انرژی هیدرولیک محسوب می‌شوند که با طراحی دقیق و عملکرد قابل تنظیم، پاسخگوی نیازهای متنوع صنایع سنگین و نیمه‌سنگین هستند. پمپ‌ پیستونی محوری مدل CY14-1B به‌عنوان پمپ جابجایی متغیر دستی، امکان کنترل دقیق جریان خروجی را برای اپراتور فراهم می‌سازد و در سیستم‌های هیدرولیک با فشار بالا عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

نوع عملکرد پمپ‌ دنده ای مدل CY14-1B : جابجایی متغیر دستی

پمپ SCY14-1B از نوع جابجایی متغیر دستی بوده و مجهز به مکانیزم تنظیم جریان از طریق چرخ دستی (Handwheel) می‌باشد. اپراتور می‌تواند با چرخاندن چرخ دستی در جهت عقربه‌های ساعت، میزان جریان خروجی پمپ‌ هیدرولیک مدل CY14-1B را کاهش دهد. مقدار جریان تنظیم‌شده به‌صورت عددی از طریق دیسک درجه‌بندی‌شده نصب‌شده در بخش پشتی پمپ‌ روغن هیدرولیک مدل CY14-1B قابل مشاهده و قرائت است. این ویژگی امکان کنترل دقیق فرآیندهای هیدرولیک را در شرایط کاری مختلف فراهم می‌سازد.

مشخصات فنی کلیدی پمپ‌ هیدرولیک محوری مدل CY14-1B

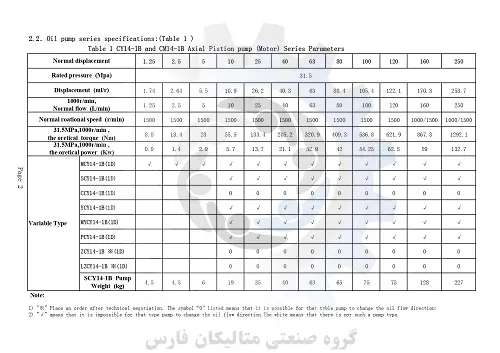

پمپ پیستونی محوری مدل SCY14-1B از سری CY14-1B، با فشار کاری 31.5 مگاپاسکال (315بار) طراحی شده و در شرایط عملیاتی استاندارد، قادر است نرخ جریان خروجی بین 7.5 تا 250 لیتر بر دقیقه را تأمین نماید. پمپ‌ هیدرولیک فشار بالا مدل CY14-1B با سرعت چرخش ثابت معادل 1500 دور بر دقیقه عمل می‌کند و در سایزهای متنوعی شامل 10، 25، 40، 63، 80، 100، 120، 160 و 250 تولید و عرضه می‌شود. وزن این سری از پمپ‌ها بسته به سایز انتخابی، از حداقل 4.5 کیلوگرم تا حداکثر 227 کیلوگرم متغیر است.

کاربردهای صنعتی پمپ‌ روغن هیدرولیک محوری مدل CY14-1B

پمپ‌های سری CY14-1B به‌ویژه مدل SCY14-1B، به‌دلیل قابلیت تنظیم دستی جریان، در صنایع زیر کاربرد گسترده‌ای دارند:

سیستم‌های پرس روغن و ماشین‌آلات هیدرولیک سنگین
تجهیزات ریخته‌گری تحت فشار و متالورژی
خطوط تولید در صنایع کشتی‌سازی و هوایی
ماشین‌آلات آهنگری و قالب‌سازی
سیستم‌های کنترل هیدرولیک با نیاز به تنظیم دقیق جریان

مزایای مهندسی و عملکردی پمپ‌ دنده ای محوری مدل CY14-1B

طراحی فشرده و مقاوم در برابر فشارهای بالا
قابلیت تنظیم جریان بدون نیاز به سیستم‌های الکترونیکی پیچیده
ساختار مکانیکی قابل اعتماد با عمر کاری بالا
مناسب برای محیط‌های صنعتی با شرایط کاری سخت
سهولت در نصب، بهره‌برداری و نگهداری
