کارتریج‌های کمک‌کننده مستقیم sun hydraulic مدل CSAB XXN

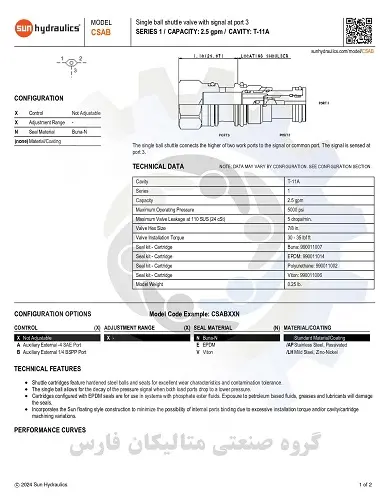

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAB XXN

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAB XXN براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CSAB XXN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CSAB XXN سایز M20 می باشد

1. این شیر کارتریج مدل CSAB XXN ظرفیت 2.5 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CSAB XXN برابر با 0.25 پوند می باشد.

1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

 درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CSAB XXNبا کدفنی بونا: 990011007 قابل عرضه است

 درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CSAB XXN باکدفنی 990011006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 115 کیلوگرم
