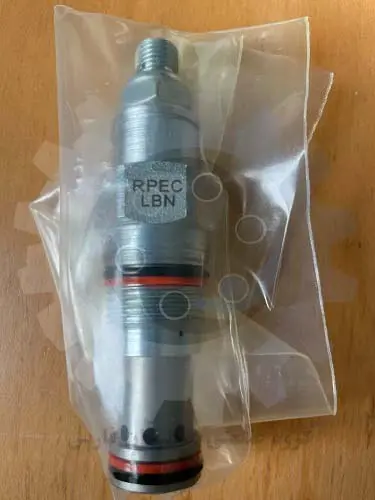

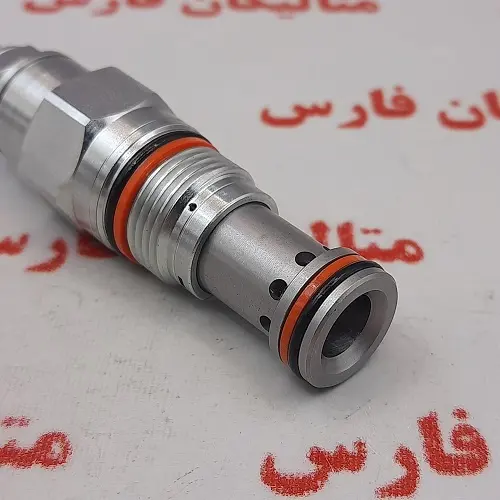

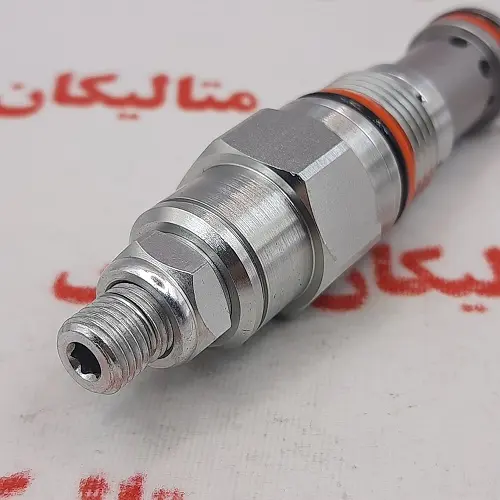

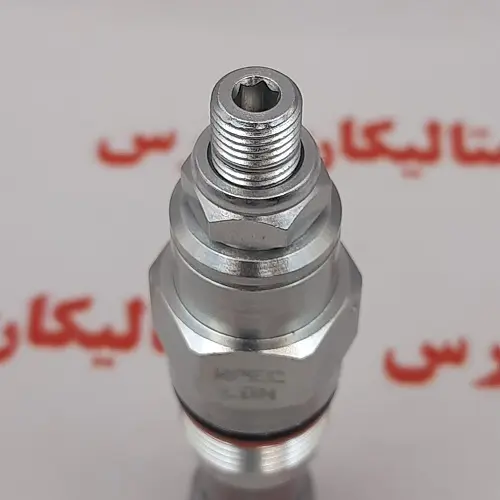

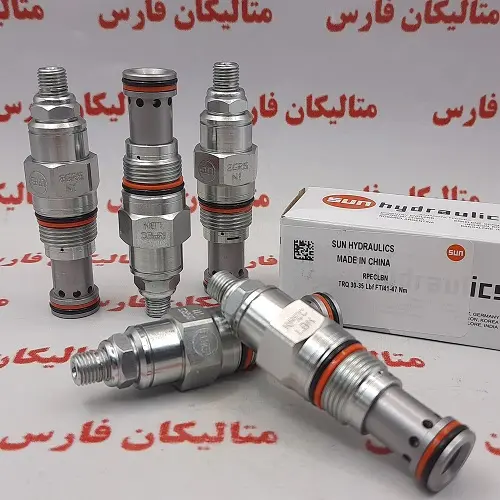

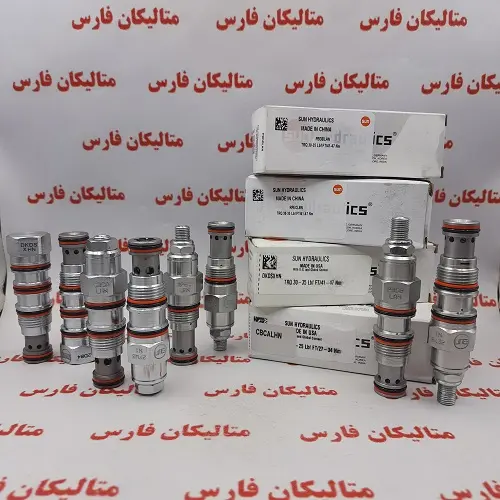

کانتربالانس هیدرولیک sun مدل RPEC LBN

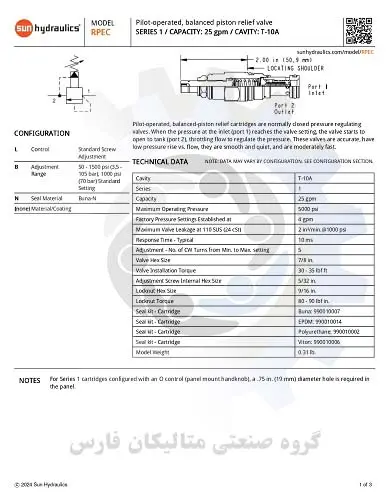

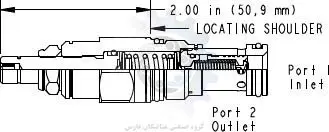

کارتریج‌های فشارشکن با عملکرد پایلوت و پیستون متعادل، معمولاً شیرهای تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (پورت ۱) به تنظیم شیر می‌رسد، شیر شروع به باز شدن به سمت مخزن (پورت ۲) می‌کند و جریان را برای تنظیم فشار تنظیم می‌کند. این شیرها دقیق هستند، افزایش فشار کمی در مقابل جریان دارند، روان و بی‌صدا هستند و سرعت نسبتاً بالایی دارند.

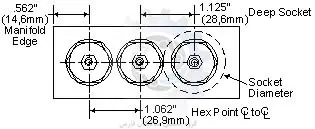

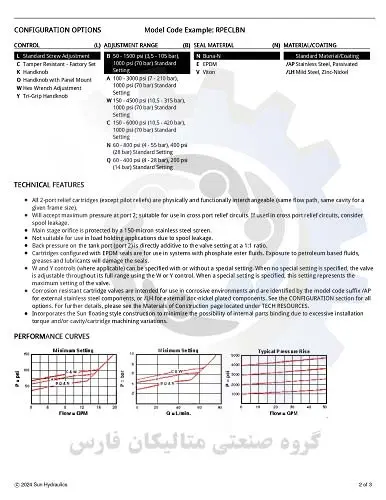

تمام کارتریج‌های فشارشکن دو پورتی (به جز فشارشکن‌های پایلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه فریم مشخص).

حداکثر فشار را در پورت ۲ می‌پذیرند؛ مناسب برای استفاده در مدارهای فشارشکن متقاطع. در صورت استفاده در مدارهای فشارشکن متقاطع، نشتی قرقره را در نظر بگیرید.

روزنه مرحله اصلی توسط یک صفحه فولادی ضد زنگ ۱۵۰ میکرونی محافظت می‌شود.

به دلیل نشتی قرقره برای استفاده در کاربردهای نگهداری بار مناسب نیست.

فشار برگشتی روی پورت مخزن (پورت ۲) مستقیماً با نسبت ۱:۱ به تنظیم شیر اضافه می‌شود. کارتریج‌های پیکربندی‌شده با آب‌بندهای EPDM برای استفاده در سیستم‌هایی با سیالات فسفات استر هستند. قرار گرفتن در معرض سیالات، گریس‌ها و روان‌کننده‌های پایه نفتی به آب‌بندها آسیب می‌رساند.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم ویژه مشخص کرد. هنگامی که هیچ تنظیم ویژه‌ای مشخص نشده باشد، شیر کنترل فشار با استفاده از کنترل W یا Y در تمام محدوده خود قابل تنظیم است. هنگامی که یک تنظیم ویژه مشخص شده باشد، این تنظیم نشان دهنده حداکثر تنظیم شیر است.

شیرهای کارتریجی مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی از جنس فولاد ضد زنگ یا /LH برای اجزای خارجی آبکاری شده با روی-نیکل شناسایی می‌شوند. برای همه گزینه‌ها به بخش پیکربندی مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مواد ساختمانی واقع در زیر منابع فنی مراجعه کنید.

دارای ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.
